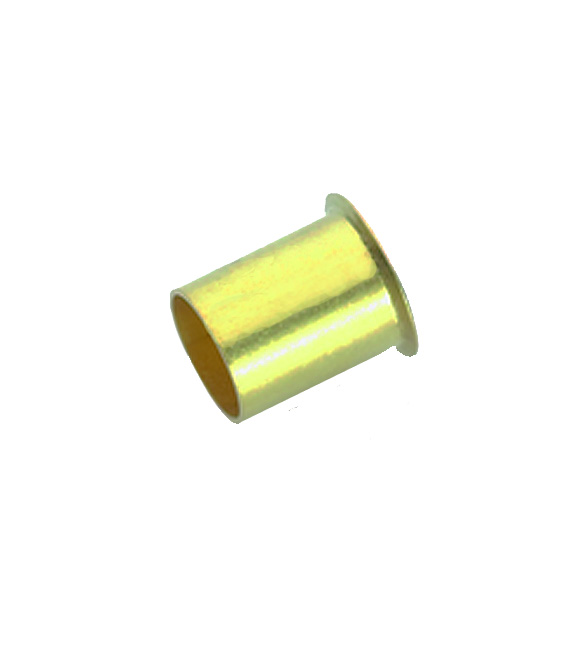

Schneidring-Verstärkungshülse
 |
|
|
| Art.-Nr. | Typ D |
|
| 41603201 | 673U-2 | |
| 41603211 | 673U-4 | |
| 41603221 | 673U-6 | |
| 41603231 | 673U-8 | |
| 41603241 | 673U-9 | |
| 41603251 | 673U-10 | |
| 41603261 | 673U-11 | |
| 41603271 | 673U-12 | |
| 41603281 | 673U-14 | |
| 41603311 | 673U-18 | |
| – Messingverschraubungen – hohe Druckbelastbarkeit durch Schneidring und Mutter – Schneidringe nach DIN 3861 – Überwurfmuttern nach DIN 3870 – Korrosionsschutz durch Vernickelung – für Rohrdurchmesser von 4 bis 18mm – Anschlussgrößen von 1/8“ bis 1/2“ |
| Betriebstemperatur | max. +150°C | abhängig von Temperaturbereich des eingesetzten Schlauches/Rohres |
| Betriebsdruck | bis 60 bar | abhängig vom Druckbereich des eingesetzten Schlauches/ Rohres und der verwendeten Temperatur |
| Werkstoffe | Körper und Überwurfmutter Messing vernickelt Schneidring Messing blank |
CW614N und CW617N |
| Gewinde | zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (ISO 7 / DIN 2999) |
|
| Medium | pneumatische, ölhydraulische und hydraulische Kreisläufe | |
| Schläuche/ Rohre | geeignet für Metallrohre (Kupfer, Messing, Stahl, etc.) und für Kunststoffrohre mit Innenverstärkung |
