Verschraubungen aus Messing vernickelt

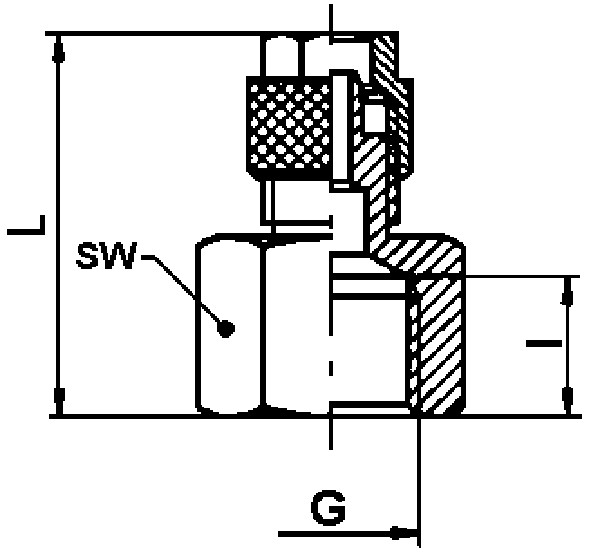

Gerade Aufschraubverschraubung
Art.-Nr. Typ    D/d  G SW   L I   NW
41100211 146M-6/4-1/8 14   23,3 7,5   3,0
41100221 146M-6/4-1/4 17   27,0 11,0   3,0
41100223 146M-6/4-3/8 22   28,0 11,5   3,0
41100231 146M-8/6-1/8 14   24,7 7,5   5,0
41100241 146M-8/6-1/4 17   28,7 11,0   5,0
41100251 146M-8/6-3/8 22   29,2 11,5   5,0
41100261 146M-8/6-1/2 24   33,0 15,0   5,0
41100271 146M-10/8-1/4 17   30,5 11,0   7,0
41100281 146M-10/8-3/8 22   33,3 11,5   7,0
41100291 146M-10/8-1/2 24   34,5 15,0   7,0
41100331 146M-12/10-3/8 22   31,0 15,0   8,5



Material: Ms 58 vernickelt

Medium: Druckluft und andere neutrale Medien
Temperatur: entsprechend dem des eingesetzten Schlauchs
Druck: entsprechend dem des eingesetzten Schlauchs
Gewinde: BSP zylindrisch (ISO 228)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
