Verschraubungen aus Aluminium

Winkel-Schwenkverschraubung

Gewinde: zylindrisch mit 2 beigefügtem PVC-Dichtring
Farbe: blau   Hohlschraube M5: Stahl verz

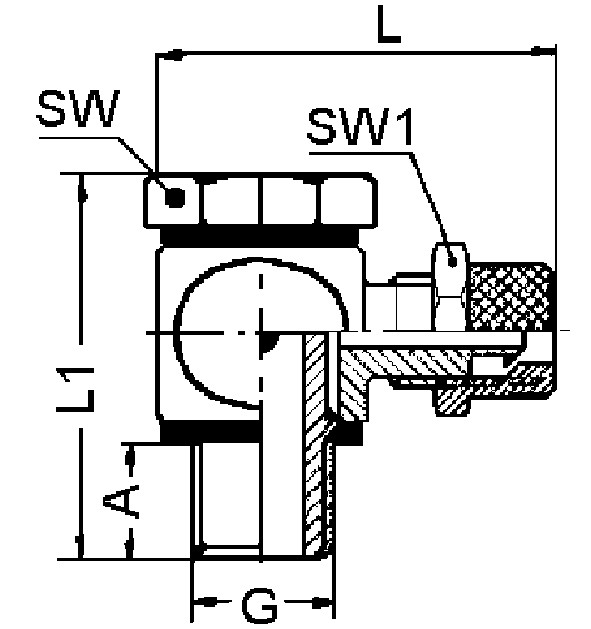

Art.-Nr. Typ   D/d   G  Farbe SW SW1 L L1 A NW
41208500 LCK-4,3/3-M5 blau 8 - 19,5 19,5 4,0 2,4
41208530 LCK-4,3/3-1/8 blau 13 - 24,0 27,5 5,0 2,4
41208520 LCK-6/4-M5 blau 8 - 20,5 19,5 4,0 3,0
41208550 LCK-6/4-1/8 blau 13 12 27,0 27,5 5,0 3,0
41208570 LCK-6/4-1/4 blau 17 12 32,0 29,0 7,0 3,0
412085770 LCK-6/4-3/8 blau 22 12 37,0 30,5 7,0 3,0
41208560 LCK-8/6-1/8 blau 13 14 27,0 27,5 5,0 4,5
41208580 LCK-8/6-1/4 blau 17 14 32,0 29,0 7,0 4,5
41208610 LCK-8/6-3/8 blau 22 14 37,0 30,5 7,0 4,5
41208600 LCK-11,6/9-1/4 blau 17 17 35,0 29,0 7,0 7,0
41208630 LCK-11,6/9-3/8 blau 22 17 40,0 30,5 7,0 7,0
41208640 LCK-17,6/13-1/2 blau 27 24 50,0 50,5 12,5 11,0



Material: Aluminium eloxiert (Standardfarbe:blau)
Hohlschraube M5: Stahl verz.

DP_Rapid_150_
Medium: Druckluft und neutrale andere Medien
Temperatur:  je nach Schlauchtyp
Druck: 12 bar (12000KPa), Grobvakuum (je nach verwendetem Schlauchtyp)
Gewinde: BSP zylindrisch (ISO 228)
Anmerkung: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich. Alle zylindrischen Außengewinde werden standardmäßig mit weißem PVC-Dichtring geliefert.
