Winkel-Schwenkverschraubung mit Innengewinde

Gewinde: zylindrisch mit beigefügten 2 PVC-Dichtringen
Farbe: blau

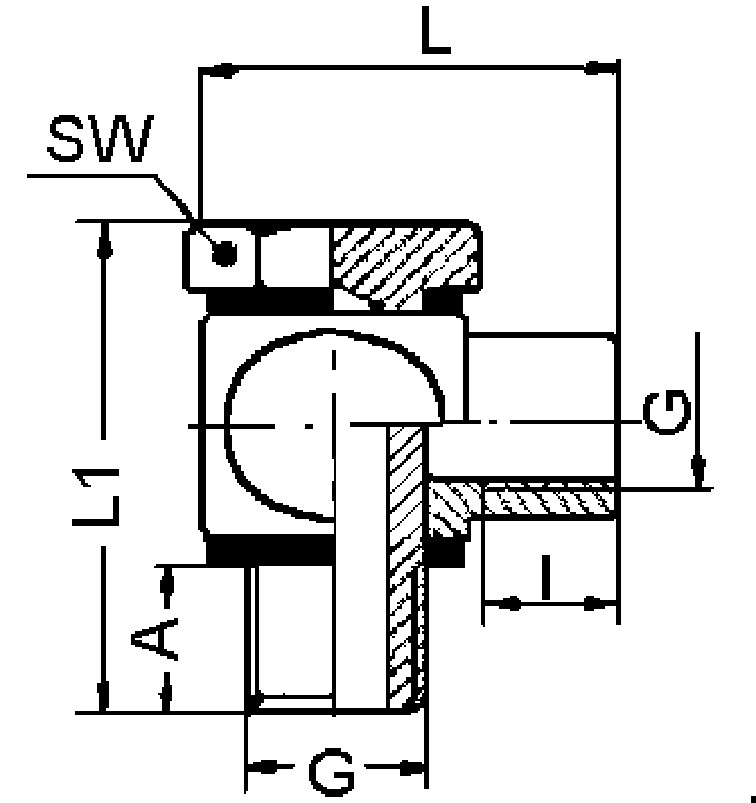

Art.-Nr. Typ   G   G  Farbe SW I L L1 A NW
41209010 LJK-1/8-1/8 blau 14 9 23 30 7 5
41209020 LJK-1/4-1/4 blau 17 11 30 35 8 7
41209030 LJK-3/8-3/8 blau 22 12 36 43 9 9

T-Schwenkverschraubungen lieferbar



Material: Aluminium eloxiert (Standardfarbe:blau)

DP_Rapid_150_

Medium: Druckluft und neutrale andere Medien
Temperatur:  je nach Schlauchtyp
Druck: 12 bar (12000KPa), Grobvakuum (je nach verwendetem Schlauchtyp)
Gewinde: BSP zylindrisch (ISO 228)
Anmerkung: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich. Alle zylindrischen Außengewinde werden standardmäßig mit weißem PVC-Dichtring geliefert.
