Gerade Einschraubverschraubung
Gewinde zylindrisch
mit Mutter „E“=Edelstahl (AISI 316L/1.4404)
M“=Messing vernickelt
 |
 |

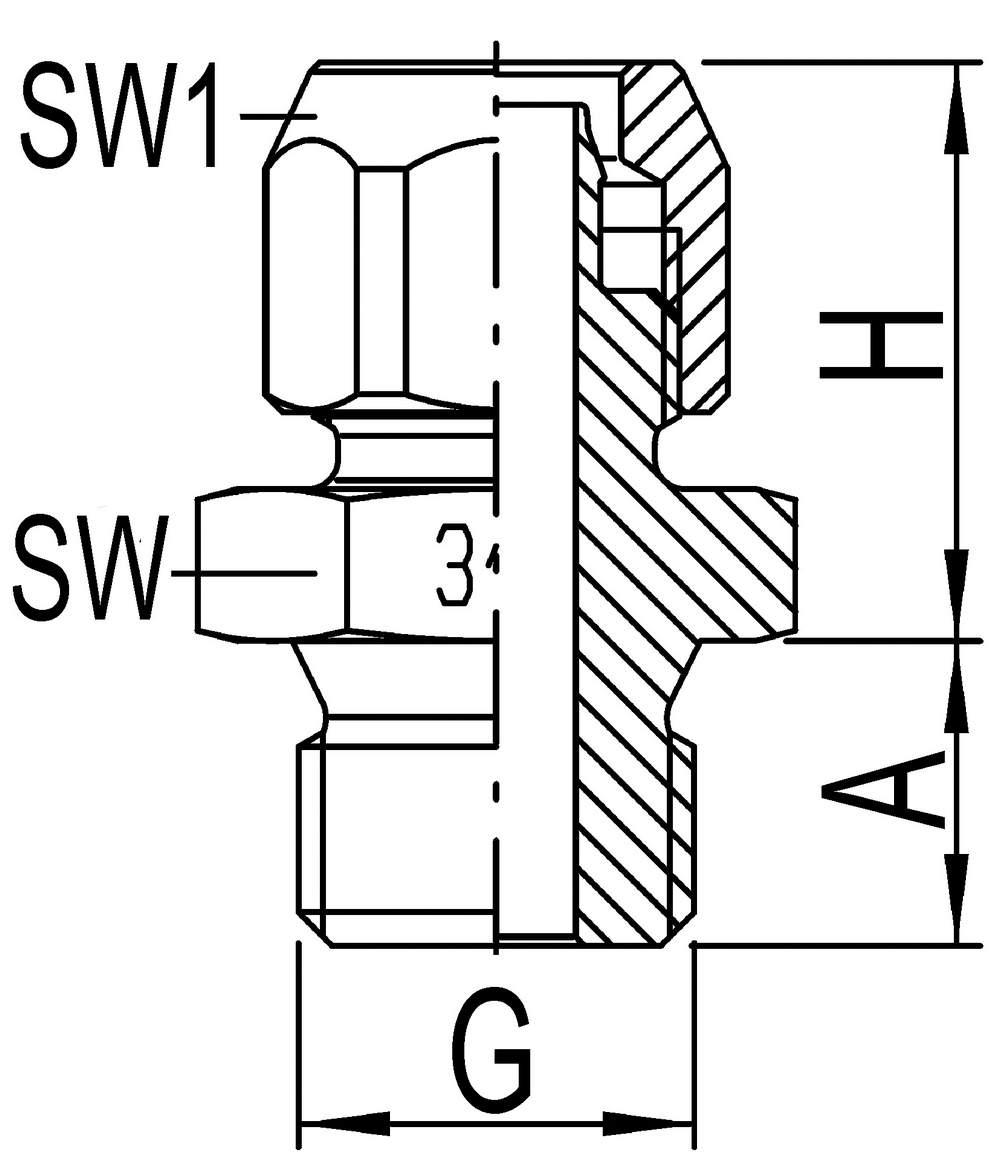

| Art.-Nr. |
Typ D/d G |
A |
H |
|
SW1 |
SW |
|
| 31200031E |
151X4-6/4E-M5 |
4,5 |
19,0 |
|
10 |
10 |
|
| 31200041M |
151X4-6/4M-1/8 |
8 |
26,5 |
|
12 |
13 |
|
| 31200041E |
151X4-6/4E-1/8 |
8 |
26,5 |
|
12 |
13 |
|
| 31200051M |
151X4-6/4M-1/4 |
10 |
29,0 |
|
10 |
17 |
|
| 31200051E |
151X4-6/4E-1/4 |
10 |
29,0 |
|
12 |
17 |
|
| 31200081M |
151X4-8/6M-1/8 |
8 |
26,5 |
|
12 |
13 |
|
| 31200081E |
151X4-8/6E-1/8 |
8 |
26,5 |
|
14 |
13 |
|
| 31200091M |
151X4-8/6M-1/4 |
10 |
29,0 |
|
12 |
17 |
|
| 31200091E |
151X4-8/6E-1/4 |
10 |
29,0 |
|
14 |
17 |
|
| 31200121M |
151X4-10/8M-1/8 |
8 |
28,0 |
|
13 |
14 |
|
| 31200121E |
151X4-10/8E-1/8 |
8 |
28,0 |
|
17 |
14 |
|
| 31200131M |
151X4-10/8M-1/4 |
10 |
30,5 |
|
13 |
17 |
|
| 31200131E |
151X4-10/8E-1/4 |
10 |
30,5 |
|
17 |
17 |
|
| 31200141M |
151X4-10/8M-3/8 |
10 |
30,5 |
|
13 |
19 |
|
| 31200141E |
151X4-10/8E-3/8 |
10 |
30,5 |
|
17 |
19 |
|
| 31200185M |
151X4-12/10M-3/8 |
10 |
32,0 |
|
15 |
19 |
|
| 31200185E |
151X4-12/10E-3/8 |
10 |
32,0 |
|
19 |
19 |
|
| 31200188M |
151X4-12/10M-1/2 |
12 |
34,5 |
|
15 |
24 |
|
| 31200188E |
151X4-12/10E-1/2 |
12 |
34,5 |
|
19 |
24 |
|
|
| Material: |
AISI 316L / 1.4404
M5-6/4: AISI 316Ti / 1.4571 |
|
| Medium: |
Geeignet für viele aggressive Medien |
| Temperatur: |
-20 bis +140°C |
| Druck: |
Technisches Vakuum bis 25 bar (1500KPa) |
| Gewinde: |
BSP zylindrisch, starr (ISO 228)
ohne Dichtring |
| Anmerkungen: |
Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich. |
