Verschraubungen aus Edelstahl

Gerade Aufschraubverschraubung

mit Mutter „E“=Edelstahl (AISI 316L/1.4408)
M“=Messing vernickelt

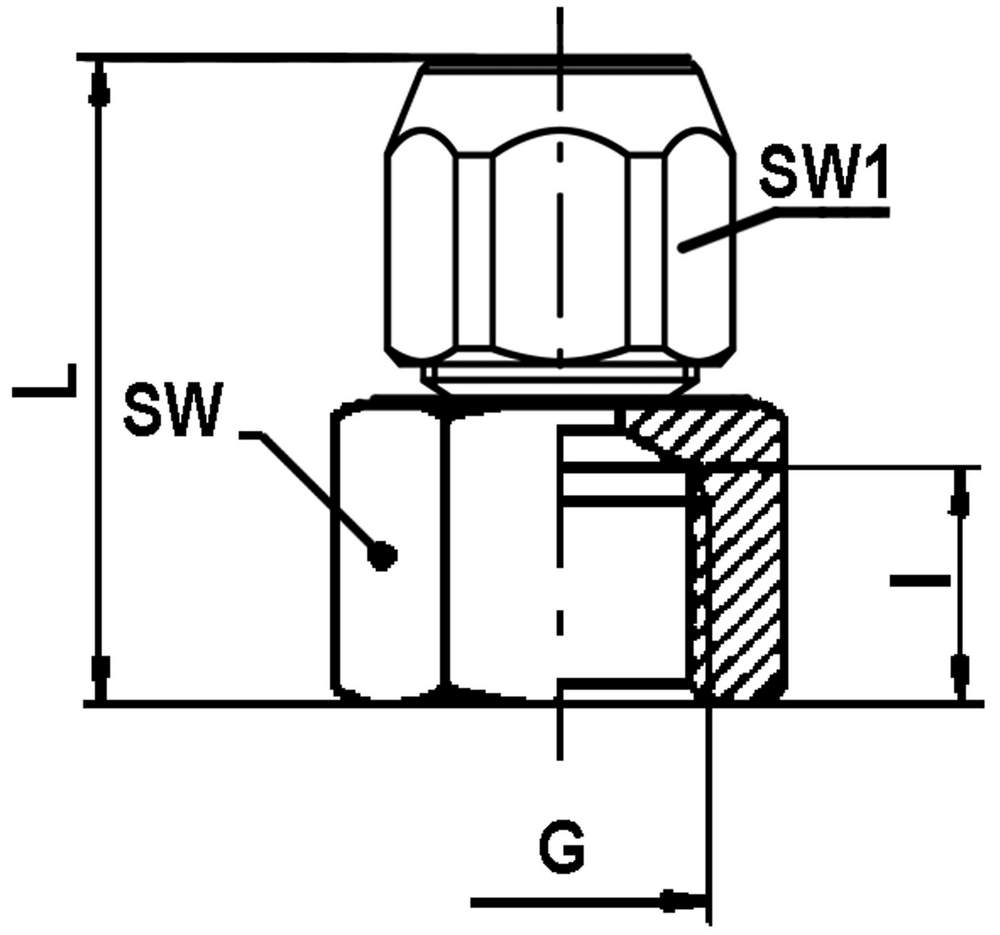

Art.-Nr. Typ      D/d   G A L    SW1 SW
31200211M 146X4-6/4M-1/8 9,5 28    10 14
31200211E 146X4-6/4E-1/8 9,5 28    12 14
31200221M 146X4-6/4M-1/4 9,5 30    10 17
31200221E 146X4-6/4E-1/4 9,5 30    12 17
31200231M 146X4-8/6M-1/8 9,5 28    12 14
31200231E 146X4-8/6E-1/8 9,5 28    14 14
31200241M 146X4-8/6M-1/4 9,5 30    12 17
31200241E 146X4-8/6E-1/4 9,5 30    14 17
31200271M 146X4-10/8M-1/4 9,5 31    13 19
31200271e 146X4-10/8E-1/4 9,5 31    19 19



Material: Körper:          AISI 316Ti / 1.4571
Mutter:          AISI 316L/1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Gewinde: BSP zylindrisch, starr (ISO 228)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
