Verschraubungen aus Edelstahl

T-Einschraubverschraubung

Gewinde: konisch, starr

mit Mutter „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt

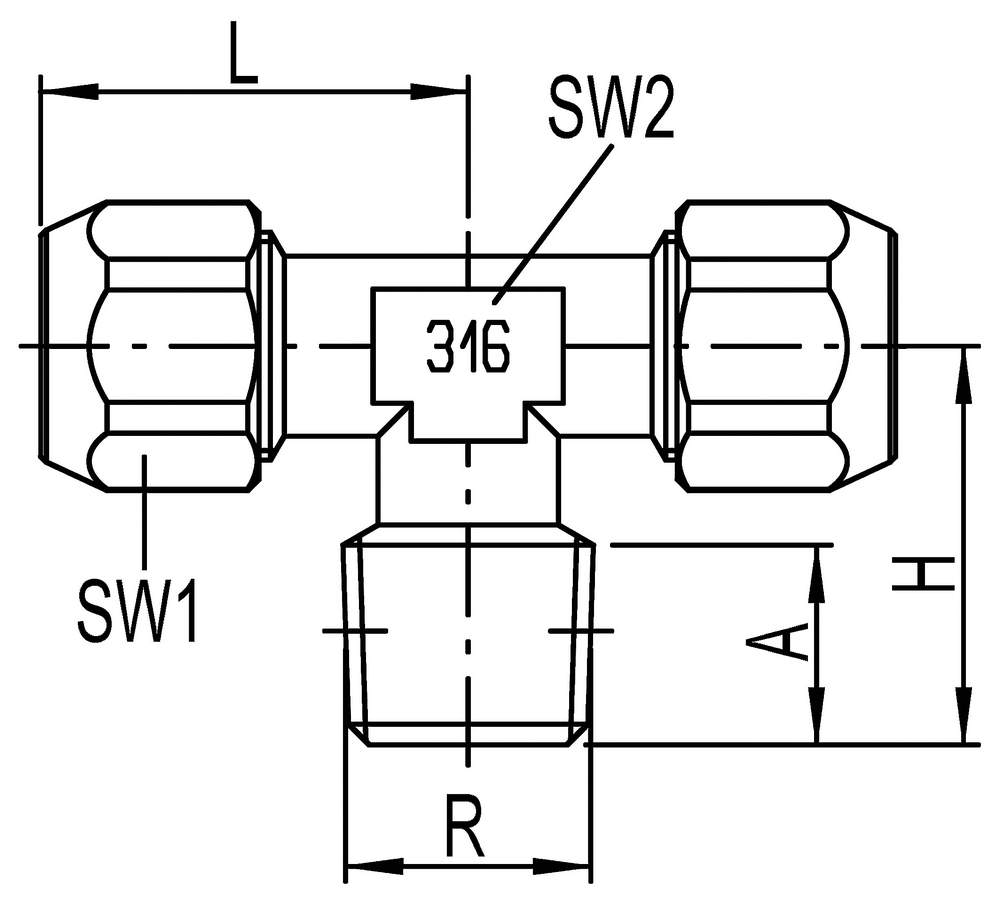

Art.-Nr. Typ      D/d    R A L H   SW1  SW2
31200821M 141X4-6/4M-1/8K 9,0 22,5 18,5   10 10
31200821E 141X4-6/4E-1/8K 9,0 22,5 18,5   12 10
31200831M 141X4-6/4M-1/4K 10,5 22,5 21,0   10 10
31200831E 141X4-6/4E-1/4K 10,5 22,5 21,0   12 10
31200841M 141X4-8/6M-1/8K 9,0 22,5 18,5   12 10
31200841E 141X4-8/6E-1/8K 9,0 22,5 18,5   14 10
31200851M 141X4-8/6M-1/4K 10,5 22,5 21,0   12 10
31200851E 141X4-8/6E-1/4K 10,5 22,5 21,0   14 10
31200861M 141X4-10/8M-1/8K 9,0 25,0 18,5   13 10
31200861E 141X4-10/8E-1/8K 9,0 25,0 18,5   17 10
31200871M 141X4-10/8M-1/4K 10,5 25,0 21,0   13 10
31200871E 141X4-10/8E-1/4K 10,5 25,0 21,0   17 10
31200881M 141X4-10/8M-3/8K 11,5 27,0 25,0   13 13
31200881E 141X4-10/8E-3/8K 11,5 27,0 25,0   17 13
31200891M 141X4-12/10M-3/8K 11,5 29,0 25,0   15 13
31200891E 141X4-12/10E-3/8K 11,5 29,0 25,0   19 13
31200893M 141X4-12/10M-1/2K 14,0 30,5 29,0   15 17
31200893E 141X4-12/10E-1/2K 14,0 30,5 29,0   19 17



Material: AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Gewinde: BSP konisch (DIN 2999-1 und ISO 7.1)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
