Verschraubungen aus Edelstahl

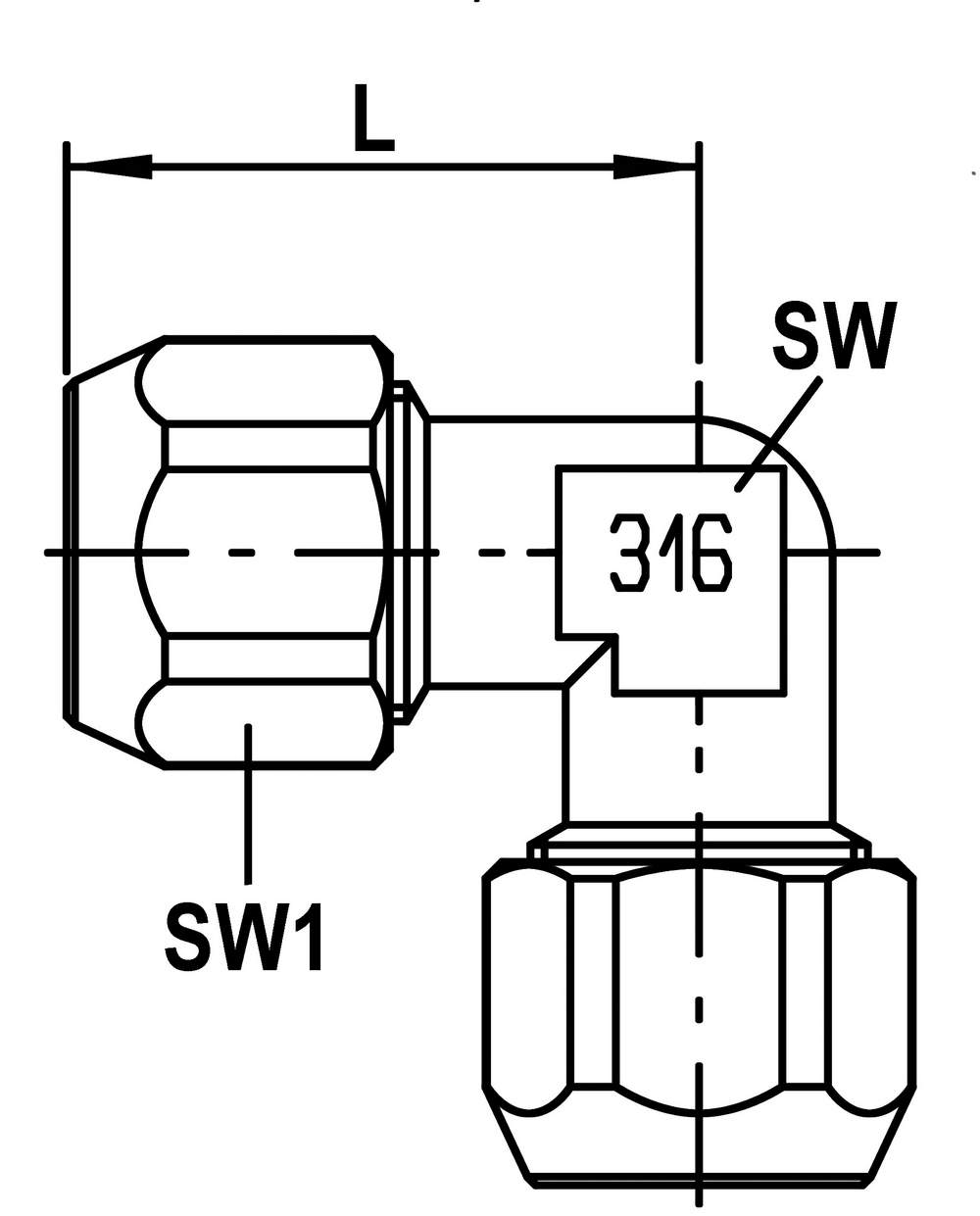

Winkelverschraubung

mit Muttern „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt


Art.-Nr. Typ      D/d   G   L     SW1  SW
31200621M 155X4-6/4M   22,5     10 10
31200621E 155X4-6/4E   22,5     12 10
31200641M 155X4-8/6M   22,5     12  10
31200641E 155X4-8/6E   22,5     14 10
31200671M 155X4-10/8M   25,0     13 10
31200671E 155X4-10/8E   25,0     17 10
31200681M 155X4-12/10M   29,0     15 13
31200681E 155X4-12/10E   29,0     19 13



Material: AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
