Verschraubungen aus Edelstahl

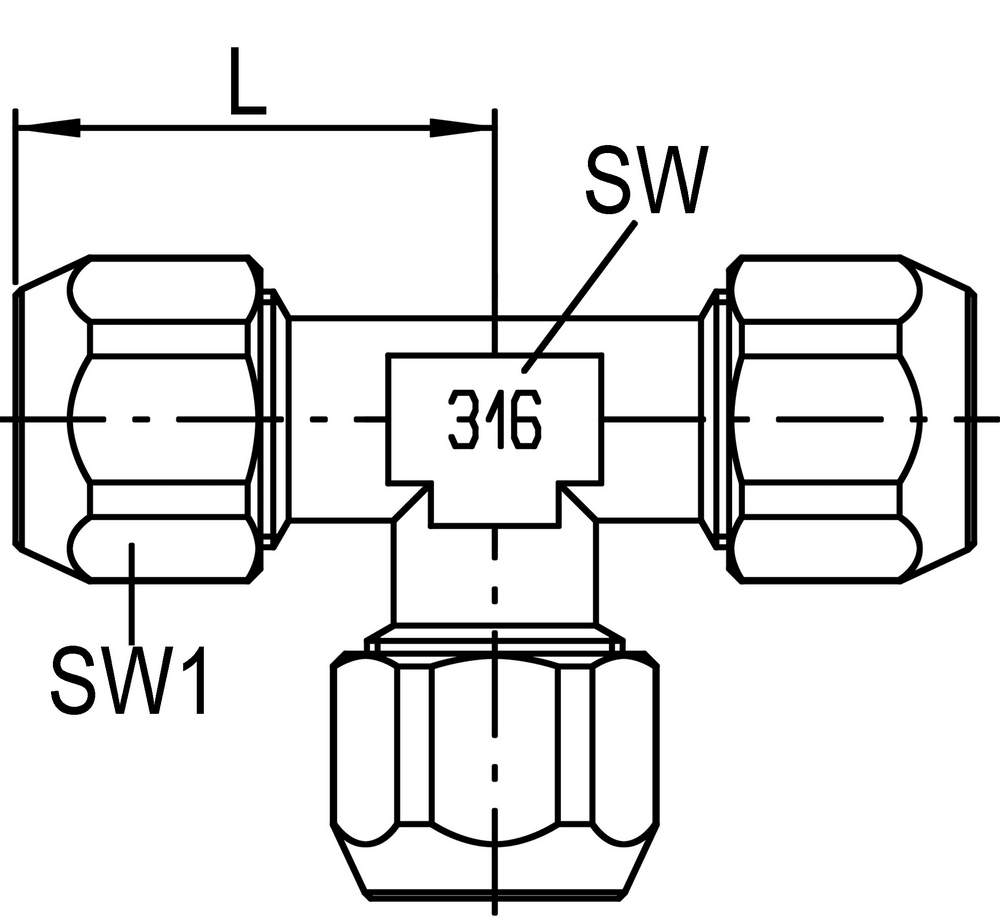

T-Verschraubung

mit Muttern „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt


Art.-Nr. Typ      D/d   G   L D   SW1  SW
31200721M 154X4-6/4M   22,5 11,5   10  10
31200721E 154X4-6/4E   22,5 13,0   12  10
31200741M 154X4-8/6M   22,5 13,5   12  10
31200741E 154X4-8/6E   22,5 15,6   14  10
31200771M 154X4-10/8M   25,0 15,5   12  10
31200771E 154X4-10/8E   25,0 18,5   17  10
31200781M 154X4-12/10M   29,0 17,5   15  13
31200781E 154X4-12/10E   29,0 21,0   19  13



Material: AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
