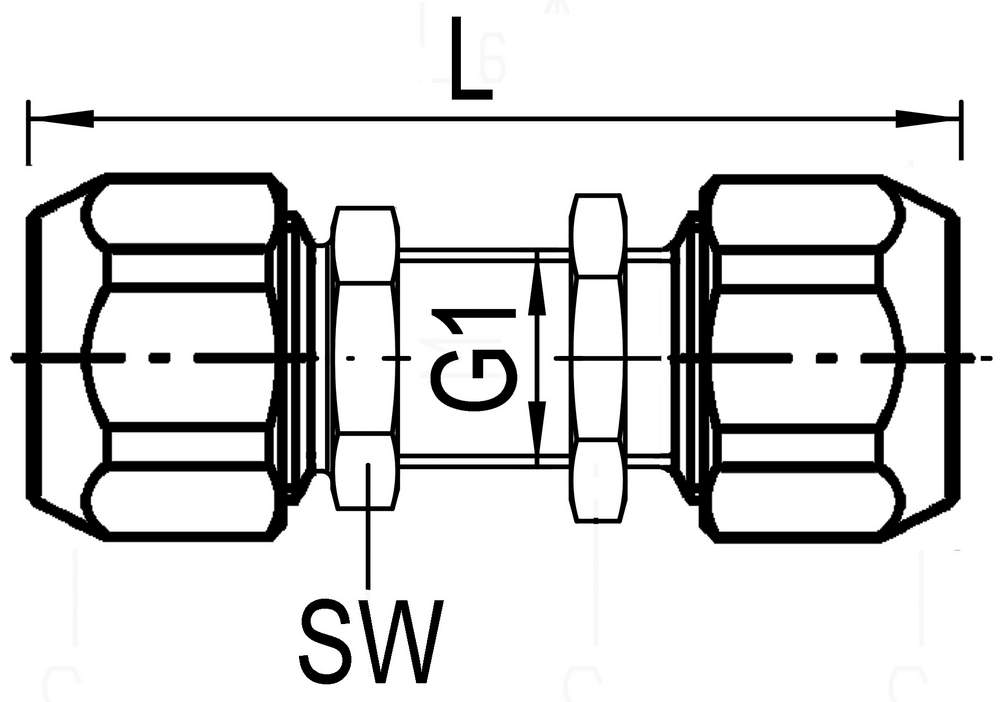

Gerade-Schottverschraubung

mit Muttern „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt


Art.-Nr. Typ      D/d
  L  G1   SW1
31200420M 159X4-6/4M   40 M10x1   14
31200420E 159X4-6/4E   40  M10x1   14
31200430M 159X4-8/6M   45  M12x1   17
31200430E 159X4-8/6E   45 M12x1   17
31200470M 159X4-10/8M   45  M14x1   19
31200470E 159X4-10/8E   45  M14x1   19



Material: Körper/Kontermuttern:   AISI 316Ti / 1.4571
Muttern:                        AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
