Verschraubungen aus Edelstahl

Schwenkringstück  AISI 316Ti / 1.4571

mit Mutter „E“=Edelstahl (AISI 316L/1.4404)
"M“=Messing vernickelt

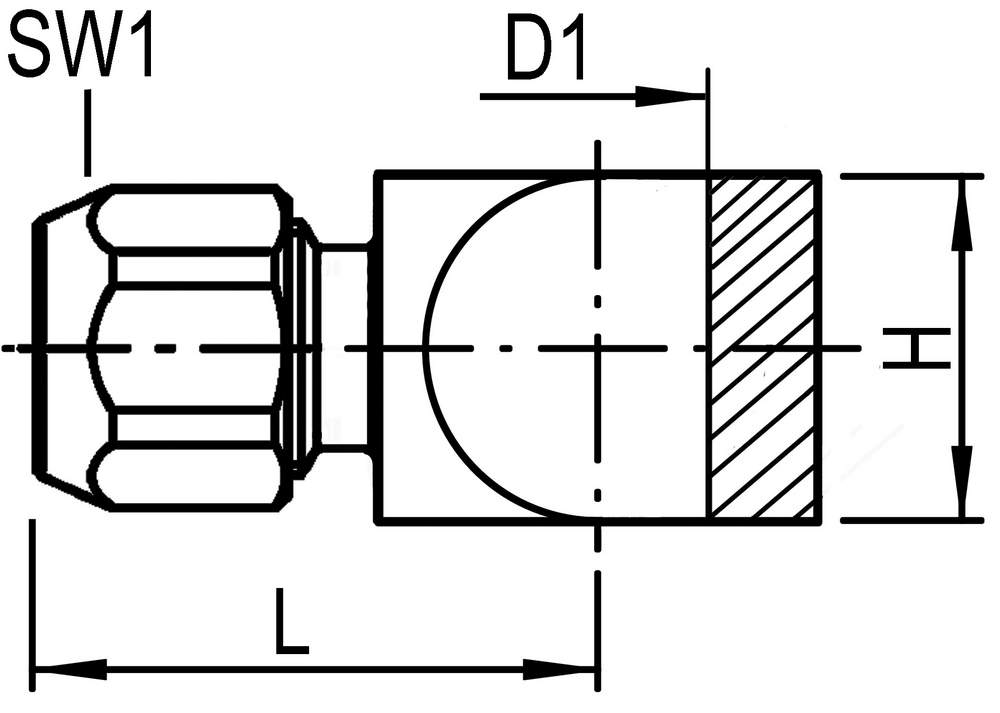

Art.-Nr. Typ      D/d    R   H L   SW1
31202520E 161X4-6/4E-M5   10 18,5   8
31202530M 161X4-6/4M-1/8   16 12   10
31202530E 161X4-6/4E-1/8   16 12   12
31202540M 161X4-6/4M-1/4   16 21   10
31202540E 161X4-6/4E-1/4   16 21   12
31202570M 161X4-8/6M-1/8   15 23   12
31202570E 161X4-8/6E-1/8   15 23   14
31202580M 161X4-8/6M-1/4   15 23   12
31202580E 161X4-8/6E-1/4   15 23   14
31202590M 161X4-8/6M-3/8   15 23   13
31202590E 161X4-8/6E-3/8   15 23   17



Material: Körper:   AISI 316Ti / 1.4571
Mutter:   AISI 316L / 1.4408

Medium: Geeignet für viele aggressive Medien
Temperatur: -20 bis +140°C
Druck: Technisches Vakuum bis 25 bar (1500KPa)
Anmerkungen: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich.
