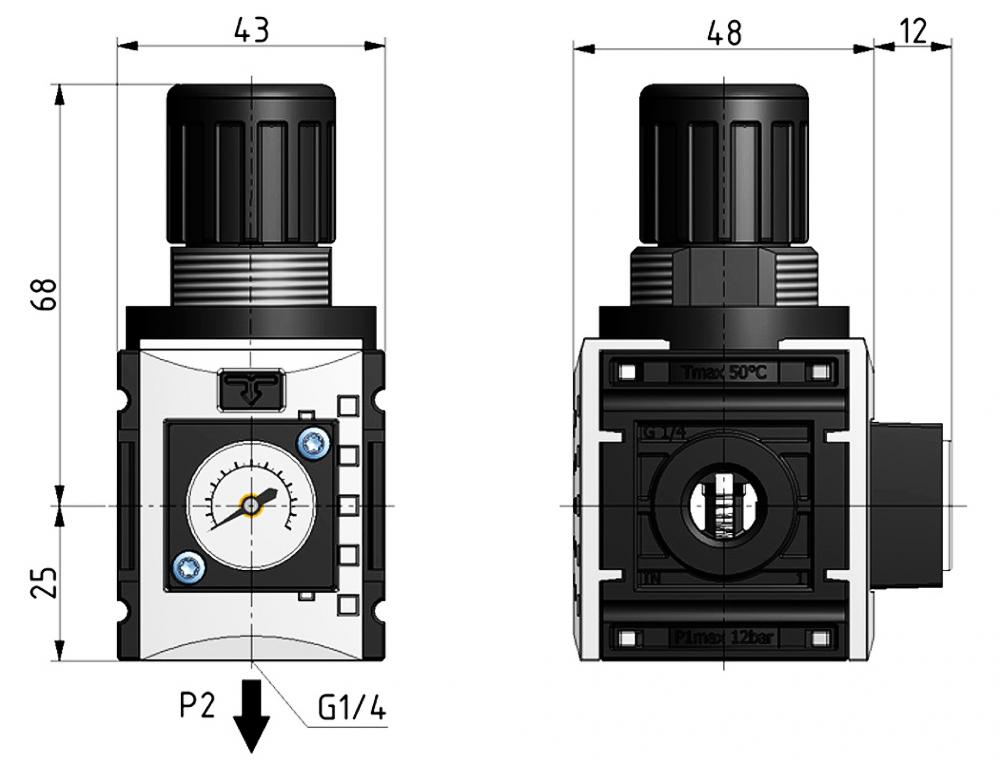

Baugröße 0
|
|
 |
||||
| Art.Nr. | Typ G Bgr. bar | Manometer | I/min | bar | Bau- größe |
| 44340613 | DRF-1/4-KREG0-4 | integriert | 1000 | 0,2-4 | 0 |
| 44340614 | DRF-1/4-KREG0-8 | integriert | 1000 | 0,5-8 | 0 |
| 44340615 | DRF-1/4-KREG0-10 | integriert | 1000 | 0,5-10 | 0 |
mit integriertem Manometer
| Bauart: | Membran-Druckregler mit Sekundärentlüftung |
| Material: | Grivory (PA66) / IXEF1022 |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +50°C |
| Eingangsdruck P1: | Pe max. 12 bar |
| Befestigungsart: | Schalttafeleinbau, Winkel, Wandmontage |
| Einbaulage: | Beliebig |
| Druckausgang P2: | hinten außer bei Bgr. 0 (unten) |
| Durchflusswertmessung: | Eingangsdruck Pe = 10 bar Regler auf Pa = 6,3 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6,3 bar auf 5,3 bar (Delta P = 1 bar). |
| Anmerkungen: | * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * Einstellknopf verriegel- und abschließbar * verschiedene Regelbereiche möglich * 2 Manometeranschlüsse für variablen Einbau * hohe Durchflusswerte * in NPTF-Ausführung verfügbar * für Verkettungseinbau |
 Durchflussdiagramm |
|
|
Zubehör
Winkel-Bausatz für Wandbefestigung (incl.2xSchraube M3x10 mit Torx 10IP)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EF0KBW5 | KBW.0-1225 | 75g |
Befestigungswinkel für Schaltafelgewinde
|
 |
|
| Art.-Nr. | Typ (incl. Befestigungsmutter) | Gewicht |
| 443EF0KBW7 | KBW.0-1227 | 59g |
Koppelpaket für die Wandmontage
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EF0KOPW | KKOP.0W | 51g |
| Ersatzteile Futura, Baugröße 0 |
