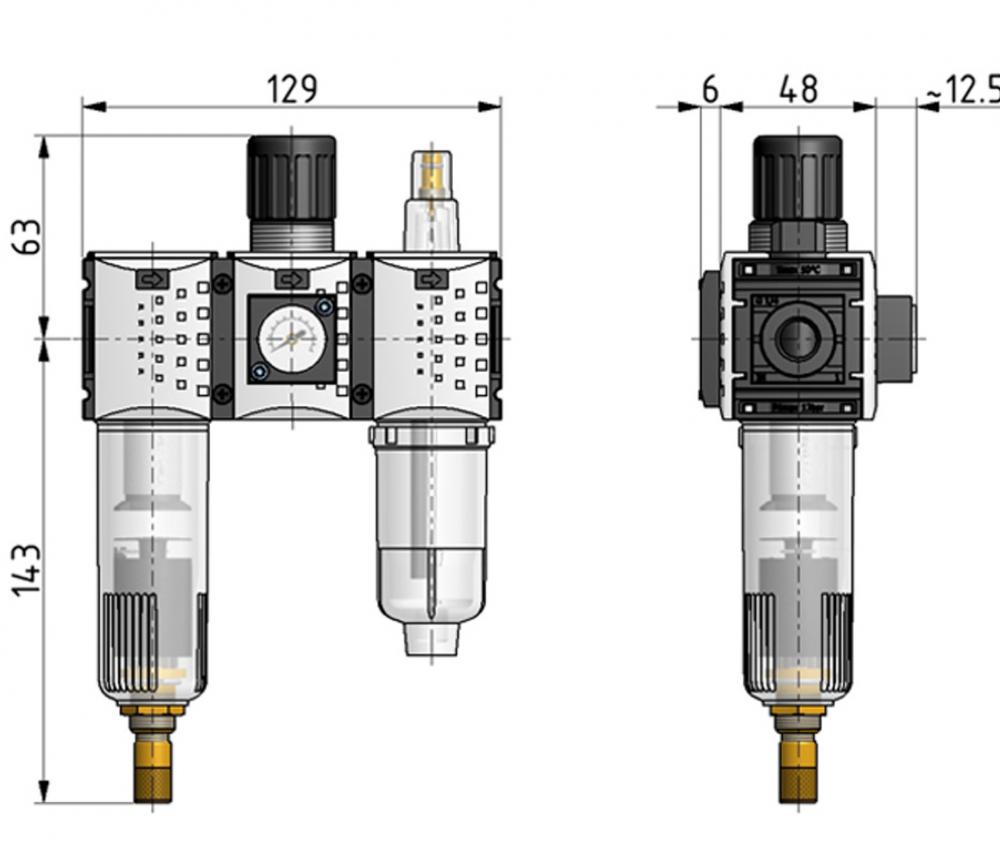

Baugröße 0 mit PC-Behälter und vollautomatischem Kondensatablass (NO)

Art.-Nr. Typ         G       BGR bar bar I/min Mano-
meter
Gewicht
Kg
Bau-
größe
44340211AM WEH-3F-1/4-KS3U0-1AM 0,1-1 800 integriert 0,54 0
44340212AM WEH-3F-1/4-KS3U0-2AM 0,1-2 800 integriert 0,54 0
44340213AM WEH-3F-1/4-KS3U0-4AM 0,2-4 800 integriert 0,54 0
44340214AM WEH-3F-1/4-KS3U0-8AM 0,5-8 800 integriert 0,54 0
44340215AM WEH-3F-1/4-KS3U0-10AM 0,5-10 800 integriert 0,54 0

 integriertes Manometer

Bauart: Sinterfilter Zentrifugalkraft-Prinzip
Membran-Druckregler mit Sekundärentlüftung
Normal-Nebelöler mit Nachfülleinrichtung unter Druck
Material: Körper:     Grivory (PA66) / IXEF1022 (PA66)
Behälter:   Polycarbonat (PC) mit Schutzkorb PA
Medium: Druckluft, neutrale Gase
Temperatur: -10°C bis +50°C
Eingangsdruck: Pe max. 12 bar
Pe min.  1,5 bar bei halb- und vollautomatischer Entleerung
Befestigungsart: Schalttafeleinbau, Winkel, Wandmontage
Einbaulage: senkrecht
Filterfeinheit: 5 µ
Öldosierung bei
qv=1.000l/min:
10 - 20 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung: Durchflusswertmessung: Eingangsdruck Pe = 10 bar, Regler auf Pa = 6,3 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6,3 bar auf 5,3 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakterik
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten
* automatische Ölbefüllung
* Öleinfüllung während des Betriebes möglich
* in NPTF-Ausführung verfügbar

Bau- Filter- Behältervolumen Behältervolumen
größe feinheit Filter-Kondensat Öler
0  16 cm3 35 cm3

Durchflussdiagramm

Hysterese


Öleransprechgrenze

Zubehör

Winkel-Bausatz für Wandbefestigung  (incl.2xSchraube M3x10 mit Torx 10IP)

Art.-Nr. Typ Gewicht
443EF0KBW5 KBW.0-1225 75g

Befestigungswinkel für Schaltafelgewinde




Art.-Nr. Typ (incl. Befestigungsmutter) Gewicht
443EF0KBW7 KBW.0-1227 59g

Koppelpaket für die Wandmontage

Art.-Nr. Typ Gewicht
443EF0KOPW KKOP.0W 51g



Ersatzteile Futura, Baugröße 0
