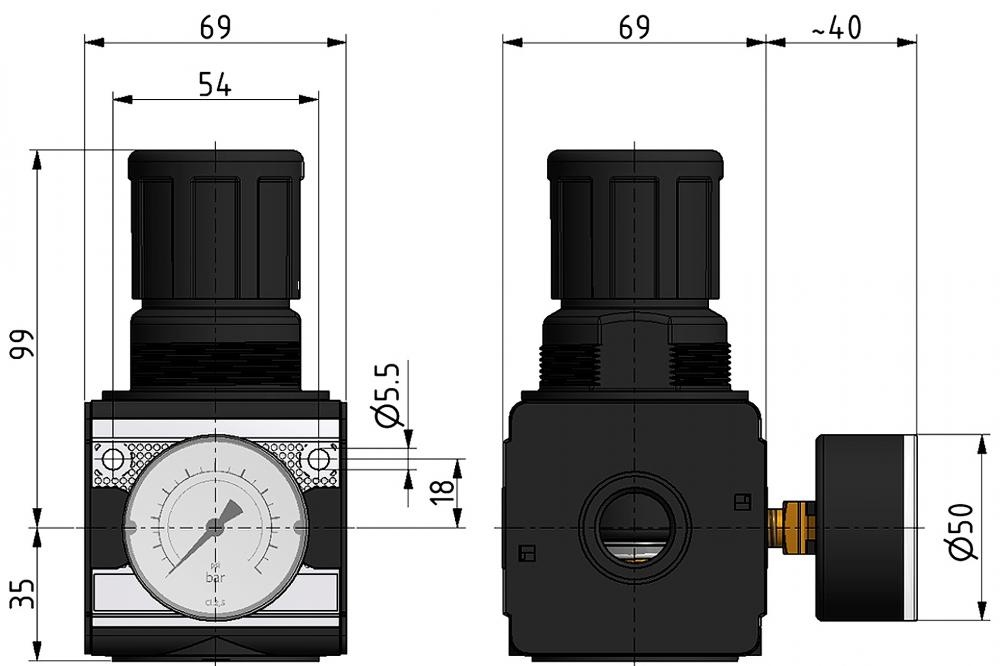

Baugröße 3
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Manometer | Gewicht Kg |
I/min | Bau- größe |
| 44302922RB | DRB-1/2-RB33-3 | 0,1-3 | ∅50 | 0,875 | 8500 | 3 |
| 44302924RB | DRB-1/2-RB33-6 | 0,2-6 | ∅50 | 0,875 | 8500 | 3 |
| 44302920RB | DRB-1/2-RB33-10 | 0,5-10 | ∅50 | 0,875 | 8500 | 3 |
| 44302926RB | DRB-1/2-RB33-16 | 0,5-16 | ∅50 | 0,875 | 8500 | 3 |
incl. Manometer
| Bauart: | Membran-Druckregler mit Sekundärentlüftung |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | 1,5 bis 16 bar |
| Befestigungsart: | Winkel, Schalttafeleinbau |
| Einbaulage: | beliebig |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * verschiedene Regelbereiche möglich * 2 Manometeranschlüsse für variablen Einbau * hohe Durchflusswerte |
 |
 |
 |
| Durchflussdiagramm | Hysterese | Symbol |
Zubehör

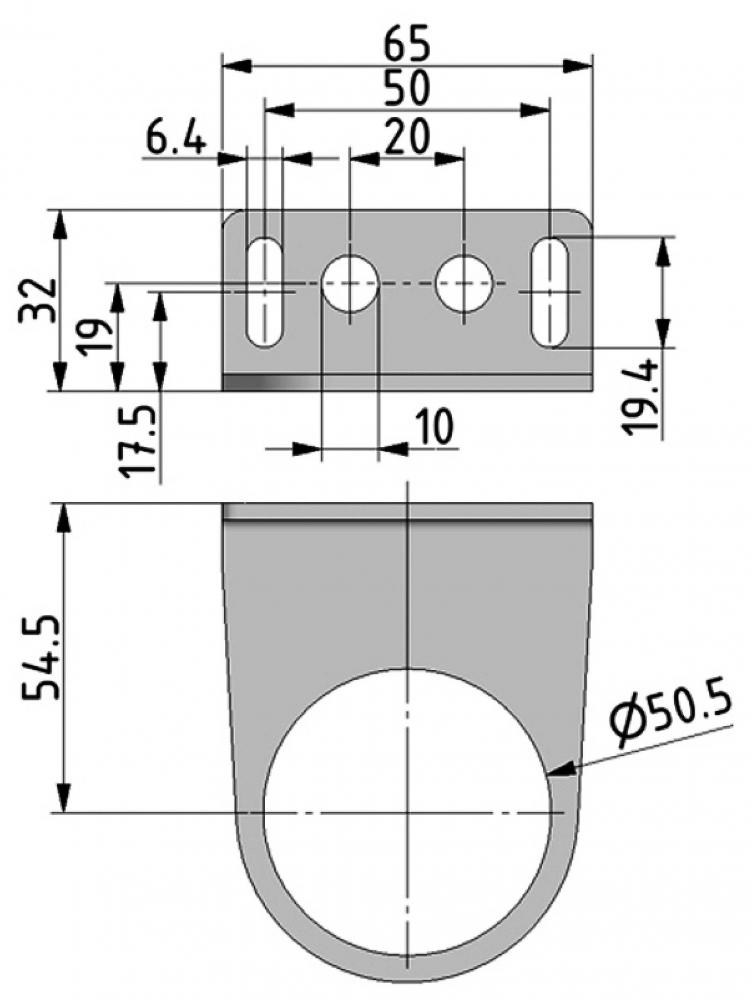

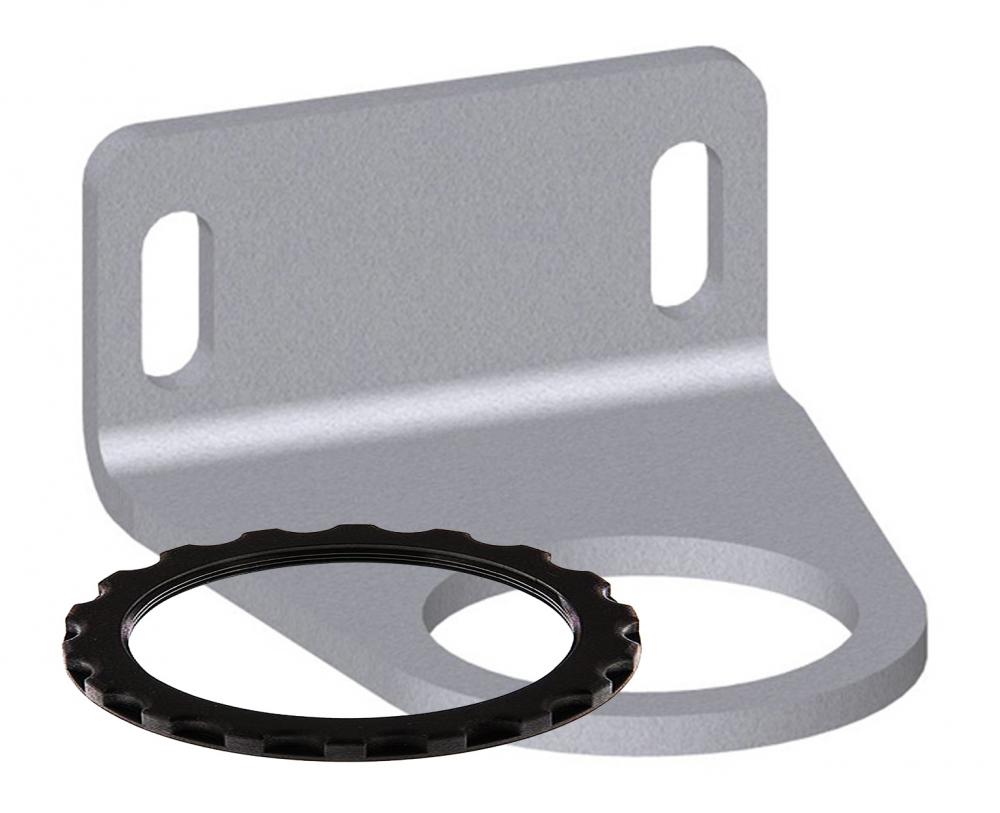

Winkel-Bausatz für Regelknopfbefestigung (incl. Kunststoffmutter M50x1,5)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB3MW50 | MW.50 | 109g |
Befestigungswinkel mit zwei Schrauben M5x75 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW33 | ZW.33-1 | 102g |
| Ersatzteile Multiblock, Baugröße 3 |
