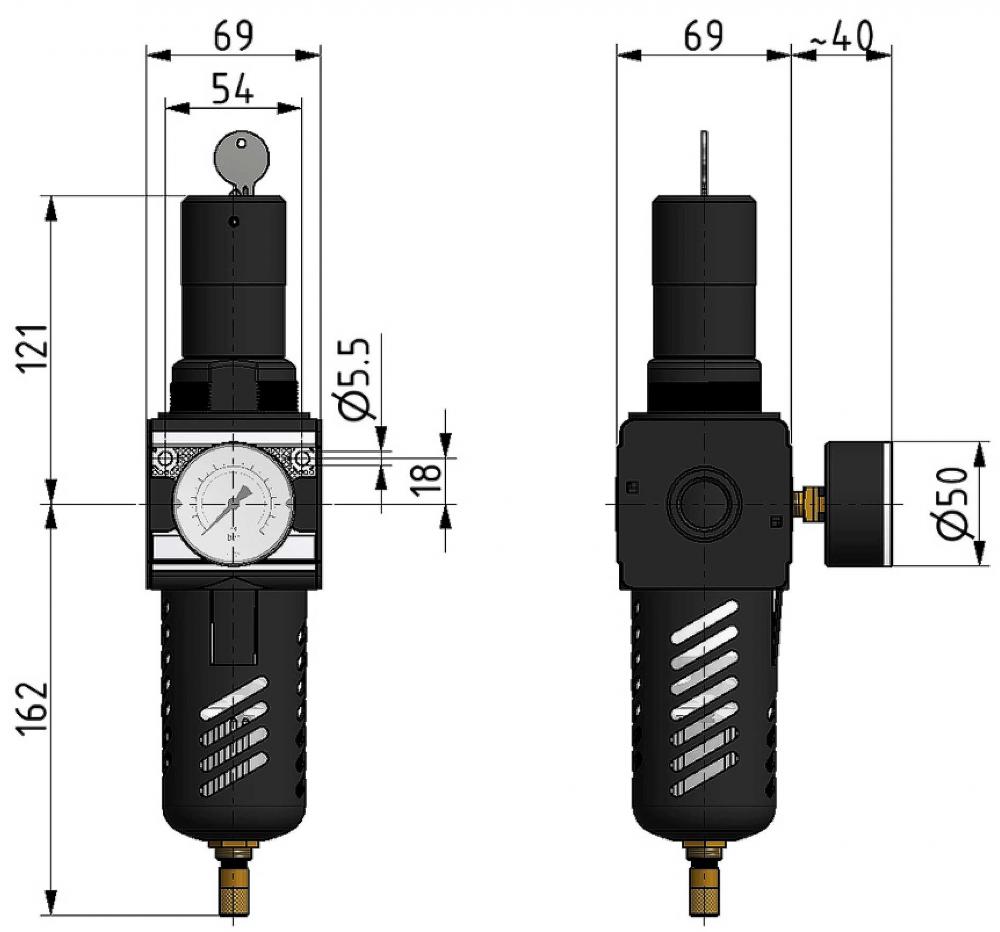

Baugröße 3 PC-Behälter mit vollautomatischem Kondensatablass (NO) und Schutzkorb, abschließbar
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mit Manometer
| Eingangsdruck P1: | 1,5 bis 16 bar |
| Filterporosität: | 5µm |
| Behältervolumen: | Filter 50 cm³, Öler 125 cm³ |
| Bauart: |
Sinterfilter-Zentrifugalkraft-Prinzip |
| Material: | Grivory (PA66) / IXEF1022 |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | 1,5 bis 16 bar |
| Arbeitsdruck: | 1,5 bis 10 bar |
| Befestigungsart: | Winkel, Schalttafeleinbau 2 Durchgangslöcher |
| Einbaulage: | vertikal, Ablass unten |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Filter- und Reglerfunktionen platzsparend in einem Gerät * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes * verschiedene Regelbereiche möglich * 2 Manometeranschlüsse für variablen Einbau * Sinterfilter mit Zentrifugalabscheidung * hoher Durchfluss und Wirkungsgrad der Kondensatabscheidung * austauschbarer Filtereinsatz * Filterfeinheit 5µm * verschiedene Behälter- und Kondensatablassvarianten möglich |
 |
 |
 |
| Durchflussdiagramm | Hysterese | Symbol |
Zubehör
Winkel-Bausatz für Regelknopfbefestigung (incl. Kunststoffmutter M50x1,5)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB3MW350 | MW.50 | 109g |
Befestigungswinkel mit zwei Schrauben M5x75 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW33 | ZW.33-1 | 102g |
| Ersatzteile Multiblock, Baugröße 3 |
