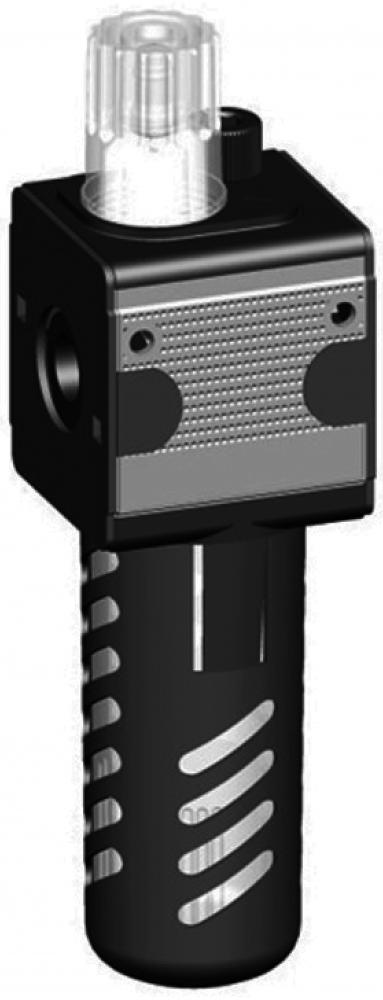

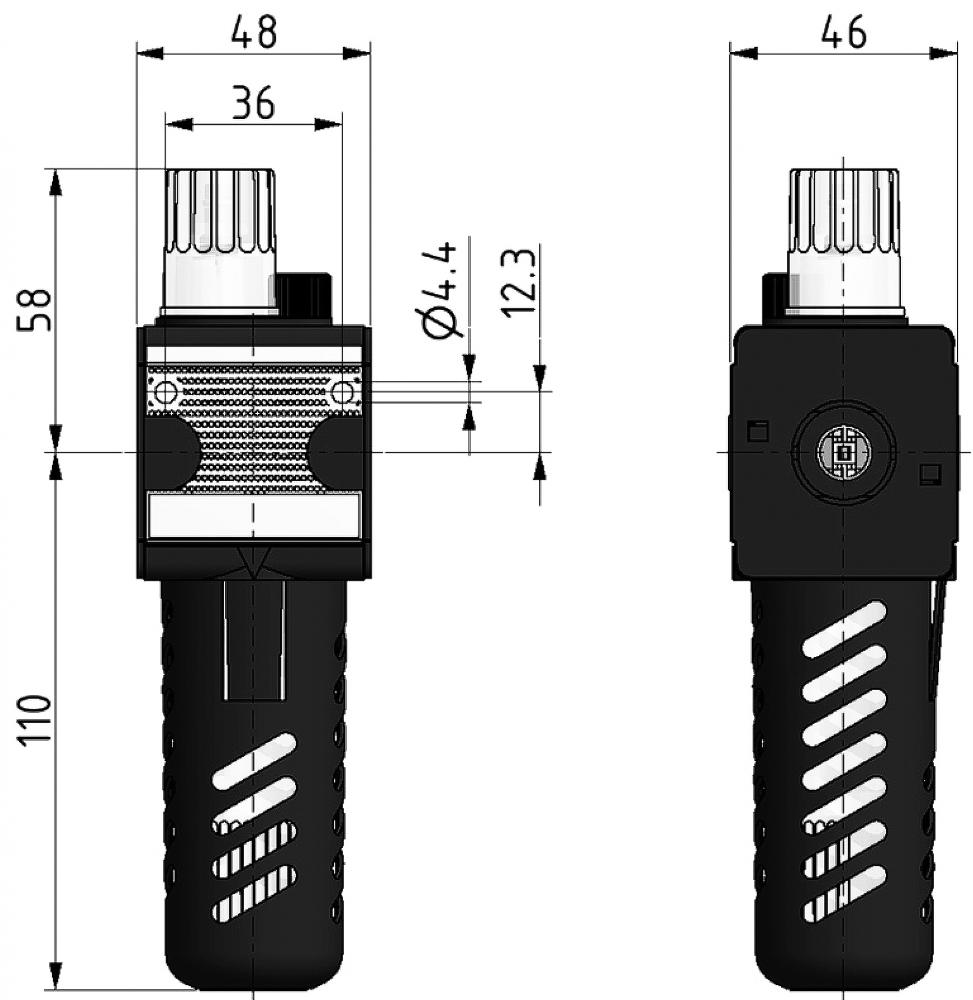

Baugröße 1 Mikro-Nebelöler mit Schutzkorb
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. | bar | Behälter | Gewicht Kg |
I/min | Bau- größe |
| 44351120MLB | OEB-1/4-ML11B | max.16 | 50cm³ | 0,384 | 1500 | 1 |
Ölnachfüllung unter Druck nicht möglich
| Bauart: | Mikro-Nebelöler |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | max. 16 bar |
| Befestigungsart: | Winkel |
| Öldosierung bei qv=1.000l/min: | 10 - 20 Tropfen/min (Richtwert) |
| Ölnachfüllung: | CL 32 nach DIN 51517 - ISO VG 32 |
| Einbaulage: | senkrecht, Ablass unten |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * hoher Durchfluss * gutes Ansprechverhalten * Ölnachfüllung unter Druck nicht möglich * erzeugt besonders feinen Ölnebel * verschiedene Behältervarianten möglich |
 |
 |
|
| Durchflussdiagramm | Öleransprechgrenze | Symbol |
Zubehör

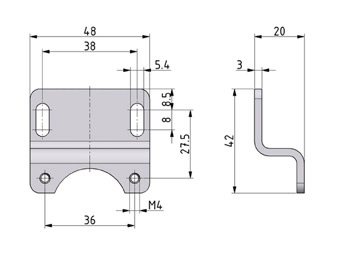

Befestigungswinkel mit zwei Schrauben M4x50 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW11 | ZW.11 | 64g |
| Ersatzteile Multiblock, Baugröße 1 |
