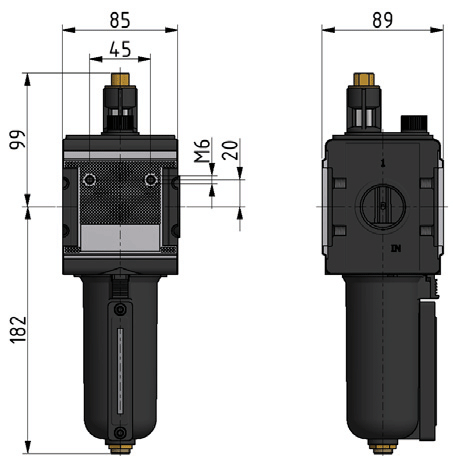

Baugröße 4, mit Metallbehälter mit Sichtanzeige
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. | bar | Behälter | Gewicht Kg |
I/min | Bau- größe |
| 44305090H | OEB-3/4-44H | max.20 | 181 cm³ | 1,778 | 14000 | 4 |
| 44305100H | OEB- 1 - 45H | max.20 | 181 cm³ | 1,778 | 14000 | 4 |
| Bauart: | Proportionalöler |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | max. 20 bar |
| Befestigungsart: | Winkel |
| Öldosierung bei qv=1.000l/min: | 1 -2 Tropfen/min (Richtwert) |
| Ölnachfüllung: | CL 32 nach DIN 51517 - ISO VG 32 |
| Einbaulage: | senkrecht, Ablass unten |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * hoher Durchfluss * gutes Ansprechverhalten * Ölnachfüllung unter Druck nicht möglich * erzeugt besonders feinen Ölnebel * verschiedene Behältervarianten möglich |
 |
 |
|
| Durchflussdiagramm | Öleransprechgrenze | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M6x12 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB4ZW45 | ZW.45 | 118g |
| Ersatzteile Multiblock, Baugröße 4 |
