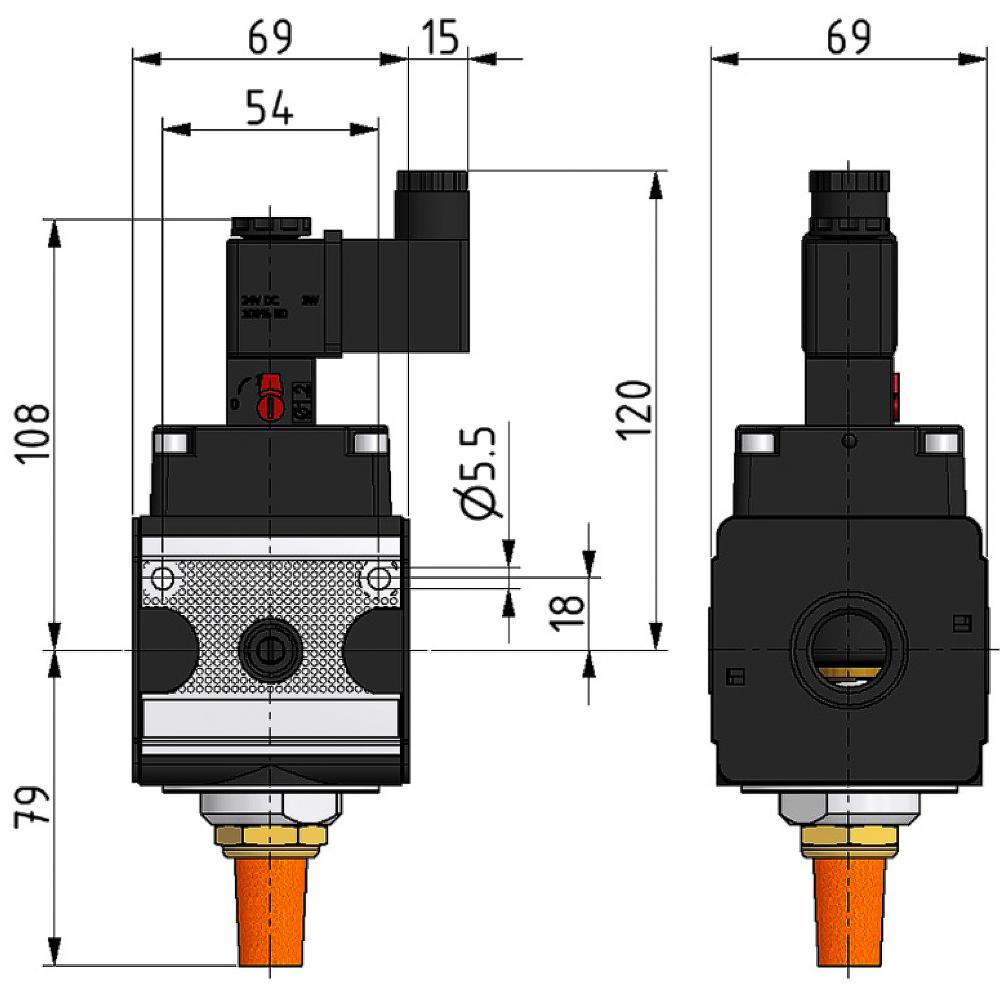

Baugröße 3 mit Entlüftung über Schalldämpfer
|
|
 |
||||
| Art.Nr. | Typ G Bgr. Spannung | Spannung | I/min | Gewicht Kg |
Bau- größe |
| 44352741 | MVB-3/2-1/2-33-230AC | 230V/50Hz | 3150 | 1,043 | 3 |
| 44352742 | MVB-3/2-1/2-33-24AC | 24V/50Hz | 3150 | 1,043 | 3 |
| 44352743 | MVB-3/2-1/2-33-24DC | 24V/00Hz | 3150 | 1,043 | 3 |
| 44352744 | MVB-3/2-1/2-33-110AC | 110V/50Hz | 3150 | 1,043 | 3 |
| Bauart: | 3/2 Wege-Sitzventil |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10°C bis 60°C |
| Eingangsdruck: | 2-10 bar |
| Befestigungsart: | Winkel |
| Einbaulage: | beliebig |
| Betätigung: | elektrisch |
| Leistung: | 3 W bei Gleichspannung 7,9 VA bei Wechselspannung |
| Elektrischer Anschluss: | Gerätesteckdose EN 175301-803, Industrieform (im Lieferumfang enthalten) |
|
Schutzart:
|
IP 65 nach DIN 40050 |
|
Relative Einschaltdauer:
|
100% |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar, Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar) |
| Anmerkungen: |
* gefasste Abluft möglich |
 |
 |
 |
| Durchflussdiagramm | Entlüftungscharakteristik | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M5x75 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW33 | ZW.33-1 | 102g |
| Ersatzteile, Baugröße 3 |
