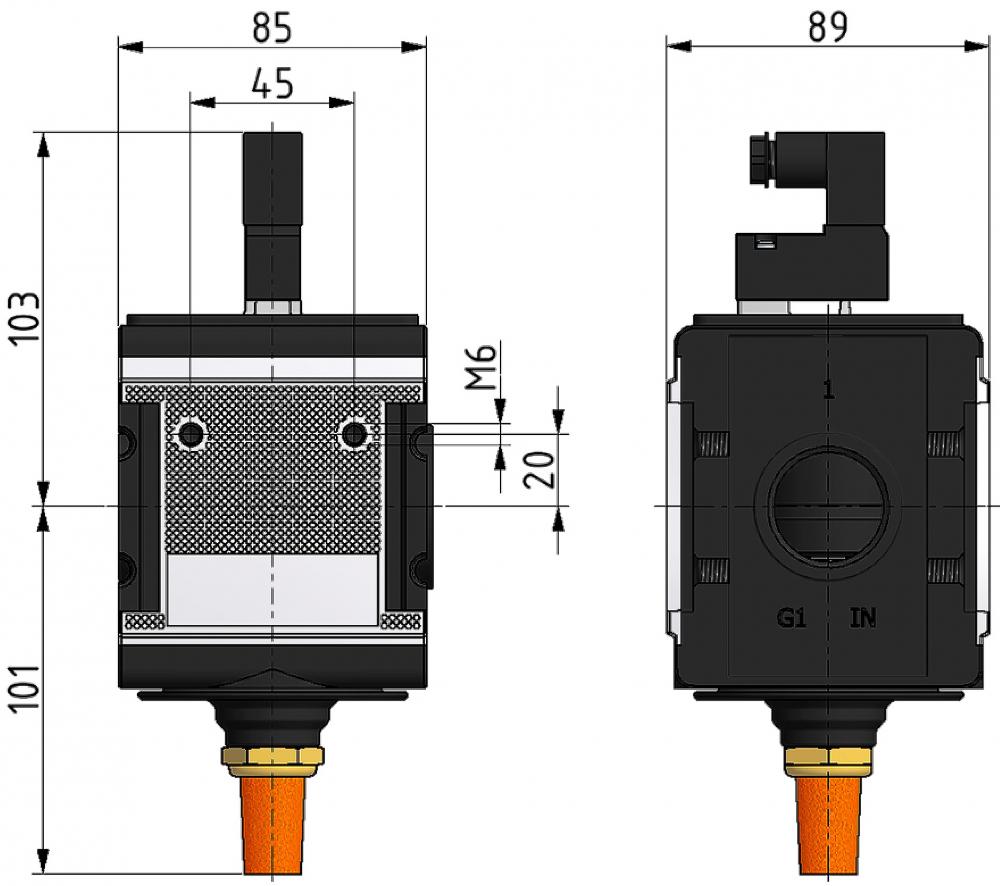

Baugröße 5 mit Entlüftung über Schalldämpfer
|
|
 |
||||
| Art.Nr. | Typ G Bgr. Spannung | Spannung | I/min | Gewicht Kg |
Bau- größe |
| 44352751 | MVB-3/2-3/4-44-230AC | 230V/50Hz | 14000 | 1,275 | 4 |
| 44352752 | MVB-3/2-3/4-44-24AC | 24V/50Hz | 14000 | 1,275 | 4 |
| 44352753 | MVB-3/2-3/4-44-24DC | 24V/00Hz | 14000 | 1,275 | 4 |
| 44352754 | MVB-3/2-3/4-44-110AC | 110V/50Hz | 14000 | 1,275 | 4 |
| 44352761 | MVB-3/2- 1 - 45-230AC | 230V/50Hz | 14000 | 1,232 | 4 |
| 44352762 | MVB-3/2- 1 - 45-24AC | 24V/50Hz | 14000 | 1,232 | 4 |
| 44352763 | MVB-3/2- 1 - 45-24DC | 24V/50Hz | 14000 | 1,232 | 4 |
| 44352764 | MVB-3/2- 1 - 45-110AC | 110V/50Hz | 14000 | 1,232 | 4 |
| Bauart: | 3/2 Wege-Sitzventil |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10°C bis 60°C |
| Eingangsdruck: | 2-10 bar |
| Abluft: | G 1/2" |
| Befestigungsart: | Winkel |
| Einbaulage: | beliebig |
| Betätigung: | elektrisch |
| Leistung: | 2,5 W bei Gleichspannung7,9 VA bei Wechselspannung |
| Elektrischer Anschluss: | Gerätesteckdose EN 175301-803, Industrieform (im Lieferumfang enthalten) |
| Schutzart: | IP 65 nach DIN 40050 |
| Relative Einschaltdauer: | 100% |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 ba, Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar) |
| Anmerkungen: | * gefasste Abluft möglich* in NPTF-Ausführung verfügbar |
 |
 |
 |
| Durchflussdiagramm | Entlüftungscharakteristik | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M6x12 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB4ZW45 | ZW.45 | 118g |
| Ersatzteile, Baugröße 4 |
