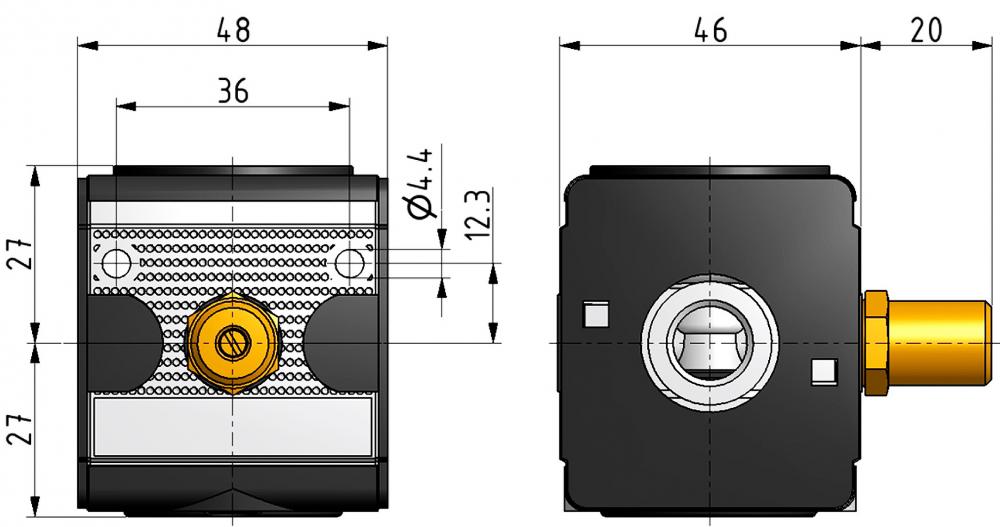

Baugröße 1
|
|
 |
||||
| Art.Nr. | Typ G Bgr. | I/min | Gewicht Kg |
Bau- größe |
|
| 44352820 | AVB-1/4-11 | 1100 | 0,330 | 1 | |
| Bauart: | Sitzventil, Betätigung durch Sekundärdruck |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10°C bis 60°C |
| Eingangsdruck: | 2,5 - 16 bar |
| Befestigungsart: | Winkel, Wandmontage |
| Einbaulage: | beliebig |
| Durchfluss: |
1100 l/min
|
|
Schaltdruck:
|
50% P1 (nur für geschlossene Systeme)
|
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar) |
 |
 |
 |
| Durchflussdiagramm | Füllcharakteristik | Einsatzbeispiel |
 |
||
| Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M4x50 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW11 | ZW.11 | 64g |
| Ersatzteile MULTIBLOCK, Baugröße 1 |
