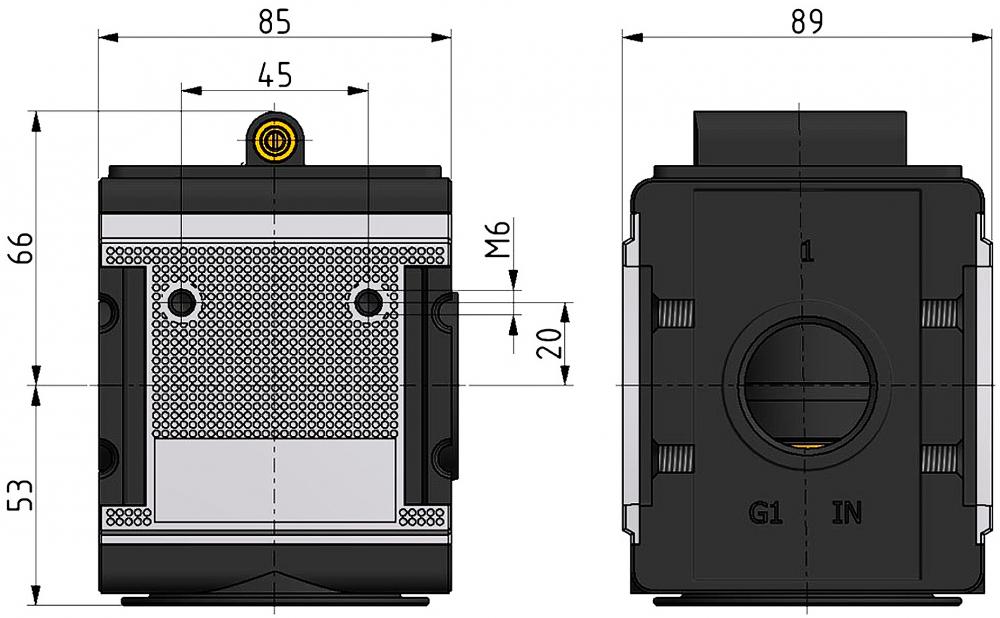

Baugröße 4
|
|
 |
||||
| Art.Nr. | Typ G Bgr. | I/min | Gewicht Kg |
Bau- größe |
|
| 44352850 | AVB-3/4-44 | 10000 | 1,198 | 4 | |
| 44352860 | AVB- 1 - 45 | 10000 | 1,155 | 4 | |
| Bauart: | Sitzventil, Betätigung durch Sekundärdruck |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10°C bis 60°C |
| Eingangsdruck: | 2,5 - 16 bar |
| Befestigungsart: | Winkel, Wandmontage |
| Einbaulage: | beliebig |
| Durchfluss: |
10000 l/min
|
|
Schaltdruck:
|
50% P1 (nur für geschlossene Systeme)
|
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar) |
 |
 |
 |
| Durchflussdiagramm | Füllcharakteristik | Einsatzbeispiel |
 |
||
| Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M6x12 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB4ZW45 | ZW.45 | 118g |
| Ersatzteile MULTIBLOCK, Baugröße 4 |
