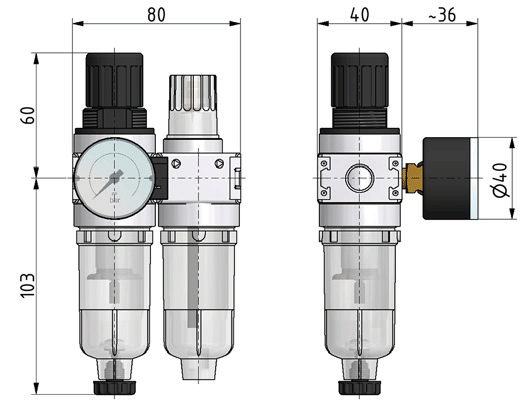

Baugröße 0 mit PC-Behälter und halbautomatischen Ablass
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Filter- porosität |
Gewicht Kg |
I/min | Bau- größe |
| 44300502 | WEH-2B-1/8-CL00- 3 | 0,1-3 | 5µ | 0,780 | 750 | 1 |
| 44300504 | WEH-2B-1/8-CL00- 6 | 0,2-6 | 5µ | 0,780 | 750 | 1 |
| 44300500 | WEH-2B-1/8-CL00-10 | 0,5-10 | 5µ | 0,780 | 750 | 1 |
| 44300522 | WEH-2B-1/4-CL01- 3 | 0,1-3 | 5µ | 0,744 | 750 | 1 |
| 44300524 | WEH-2B-1/4-CL01- 6 | 0,2-6 | 5µ | 0,744 | 750 | 1 |
| 44300520 | WEH-2B-1/4-CL01-10 | 0,5-10 | 5µ | 0,744 | 750 | 1 |
mit Manometer
| Bauart: | Membran-Druckregler mit SekundärentlüftungZentrifugalkraft-Prinzip-Sinterfilter Micronebelöler |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +60°C |
| Befestigungsart: | Winkel; Schalttafeleinbau |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Öldosierung bei qv=1.000l/min: | 10 - 20 Tropfen/min (Richtwert) |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Behältervolumen: | Filter 16 cm³, Öler 35 cm³ |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: |
* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit |
 |
 |
 |
|
| Durchflussdiagramm |
Hysterese |
Öleransprechgrenze |
Symbol |
Zubehör
Winkel-Bausatz für Regelknopfbefestigung (incl.Messingmutter M30x1,5)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0MW30 | MW.30 | 77g |
Koppelpaket für die Wandmontage (Kunststoff)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0ZW00 | ZW.00-1 | 18g |
Schutzkorb Bgr. 00
 |
|
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0SK | BC.00-45 | 22g |
| Ersatzteile Multiblock, Baugröße 0 |
