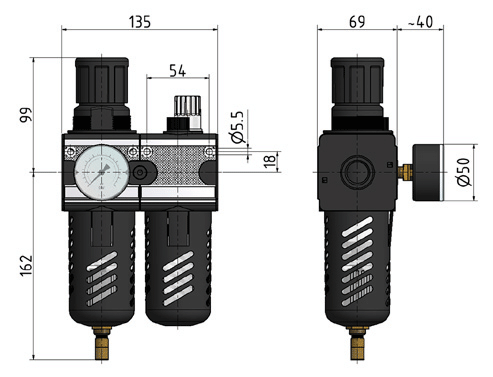

Baugröße 3 mit PC-Behälter, Schutzkorb und vollautomatischen Ablass (NO)
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Filter- porosität |
Gewicht | I/min | Bau- größe |
| 44300622BAM | WEH-2B-1/2-CL33- 3BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300624BAM | WEH-2B-1/2-CL33- 6BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300620BAM | WEH-2B-1/2-CL33-10BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300626BAM | WEH-2B-1/2-CL33-16BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300632BAM | WEH-2B-3/4-CL34- 3BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300634BAM | WEH-2B-3/4-CL34- 6BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300630BAM | WEH-2B-3/4-CL34-10BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
| 44300636BAM | WEH-2B-3/4-CL34-16BAM | 1,5-16 | 5 µm | Kg | 5800 | 3 |
mit Manometer
| Bauart: | Membran-Druckregler mit Sekundärentlüftung Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler |
| Material: | Grivory (PA66) / IXEF1022 |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | max 60°C |
| Behältervolumen: | Filter 50 cm³, Öler 125 cm³ |
| Befestigungsart: | Schalttafeleinbau, Winkel |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Staubabscheidung: | 99,999% |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: |
* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit |
 |
 |
 |
 |

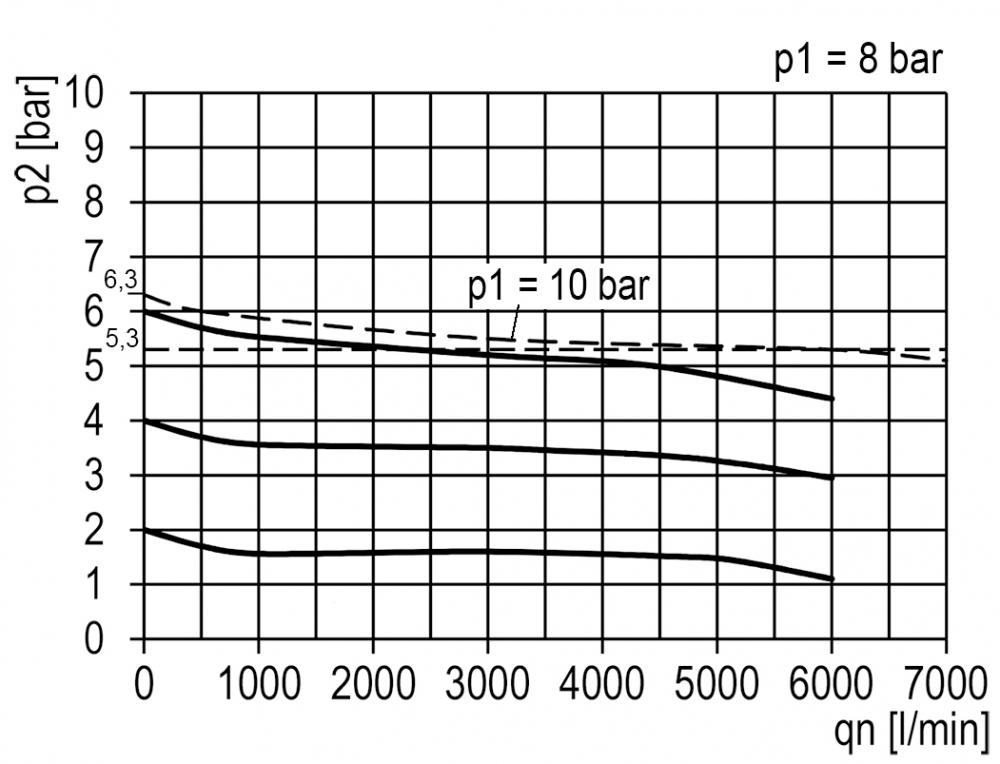

| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör
Winkel-Bausatz für Regelknopfbefestigung (incl. Kunststoffmutter M50x1,5)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB3MW350 | MW.50 | 109g |

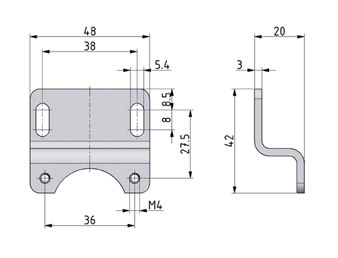

Befestigungswinkel mit zwei Schrauben M5x75 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW33 | ZW.33-1 | 102g |
| Ersatzteile Multiblock, Baugröße 3 |
