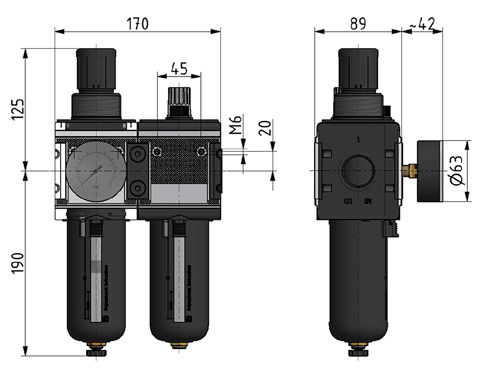

Baugröße 4 mit PC-Behälter, Schutzkorb und halbautomatischen Ablass
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Filter- porosität |
Gewicht | I/min | Bau- größe |
| 44300642B | WEH-2B-3/4-CL44- 3B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300644B | WEH-2B-3/4-CL44- 6B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300640B | WEH-2B-3/4-CL44-10B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300646B | WEH-2B-3/4-CL44-16B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300652B | WEH-2B- 1 - CL45- 3B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300654B | WEH-2B- 1 - CL45- 6B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300650B | WEH-2B- 1 - CL45-10B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
| 44300656B | WEH-2B- 1 - CL45-16B | 1,5-16 | 5 µm | Kg | 12000 | 4 |
mit Manometer
| Bauart: | Membran-Druckregler mit Sekundärentlüftung Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +60°C |
| Behältervolumen: | Filter 81cm³, Öler 181cm³ |
| Befestigungsart: | Schalttafeleinbau, Winkel |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Öldosierung bei qv=1.000l/min: | 1 - 2 Tropfen/min (Richtwert) |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: |
* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit |
 |
 |
 |
|
| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M6x12 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB4ZW45 | ZW.45 | 118g |
| Ersatzteile Multiblock, Baugröße 4 |
