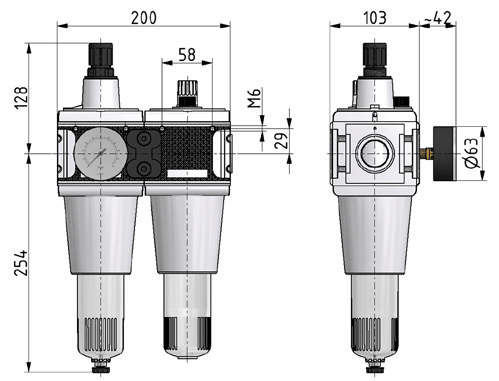

Baugröße 5 mit PC-Behälter und halbautomatischen Ablass
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Filter- porosität |
Gewicht | I/min | Bau- größe |
| 44300662 | WEH-2B-3/4-CL54- 3 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300664 | WEH-2B-3/4-CL54- 6 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300660 | WEH-2B-3/4-CL54-10 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300666 | WEH-2B-3/4-CL54-16 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300682 | WEH-2B- 1 - CL55- 3 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300684 | WEH-2B- 1 - CL55- 6 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300680 | WEH-2B- 1 - CL55-10 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
| 44300686 | WEH-2B- 1 - CL55-16 | 1,5-16 | 5 µm | Kg | 13500 | 5 |
mit Manometer
| Bauart: | Membran-Druckregler mit SekundärentlüftungZentrifugalkraft-Prinzip-SinterfilterProportionalöler |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +60°C |
| Behältervolumen: | Filter 125 cm³, Öler 450 cm³ |
| Befestigungsart: | Schalttafeleinbau, Winkel2 Durchgangslöcher (nur FRL.11, FRL.12, FRL.33, FRL.34) |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Öldosierung bei qv=1.000l/min: | 1 - 2 Tropfen/min (Richtwert) |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit * Zentrifugal-Prinzip-Sinterfilter * hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * Einstellknopf verriegel- und abschließbar * Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes * 2 Manometeranschlüsse für variablen Einbau * Proportionalöler * gutes Ansprechverhalten |
 |
 |
 |
 |

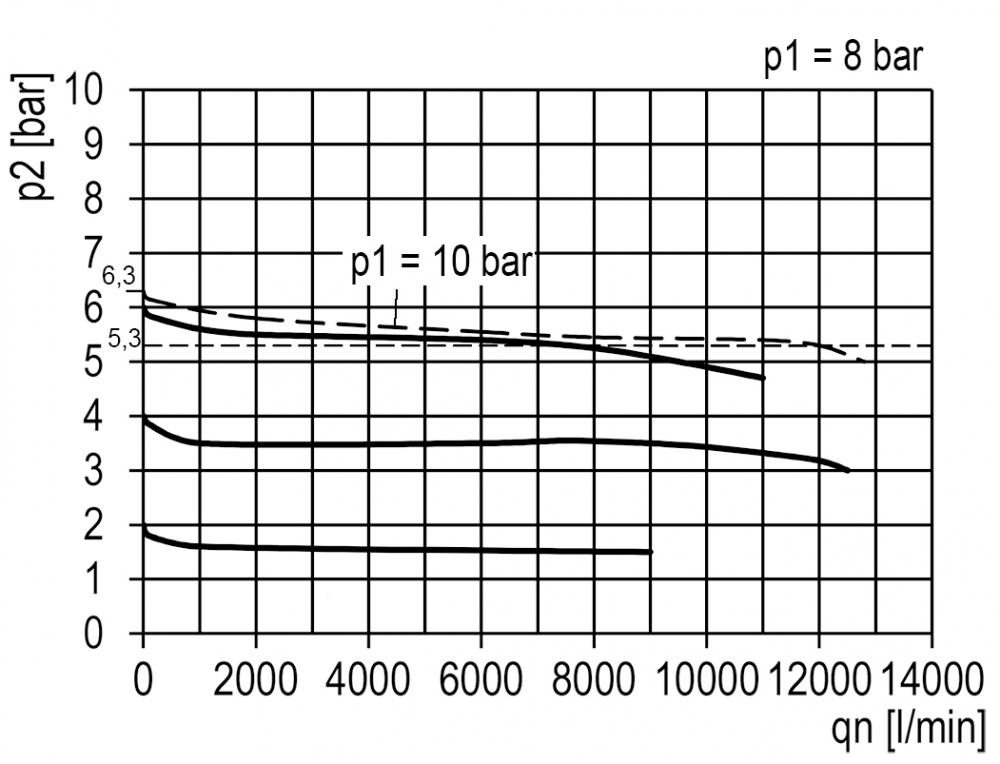

| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M6x12 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB5ZW55 | ZW.55 | 270g |
| Ersatzteile Multiblock, Baugröße 5 |
