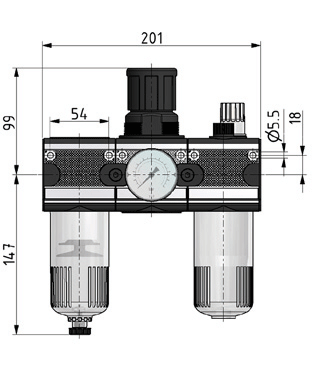

Baugröße 3 mit PC-Behälter und halbautomatischen Ablass
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mit Manometer
| Eingangsdruck P1: | 1,5 bis 16 bar |
| Filterporosität: | 5µm |
| Behältervolumen: | Filter 50 cm³, Öler 125 cm³ |
| Bauart: | Membran-Druckregler mit SekundärentlüftungZentrifugalkraft-Prinzip-SinterfilterProportionalöler (Micronebelöler nur CL.00,CL.01,FRL.00 & FRL.01) |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +60°C |
| Befestigungsart: | Schalttafeleinbau, Winkel2 Durchgangslöcher (nur FRL.11, FRL.12, FRL.33, FRL.34) |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Öldosierung bei qv=1.000l/min: | 1 - 2 Tropfen/min (Richtwert) |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit * Zentrifugal-Prinzip-Sinterfilter * hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * Einstellknopf verriegel- und abschließbar * Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes * 2 Manometeranschlüsse für variablen Einbau * Proportionalöler * gutes Ansprechverhalten |
 |
 |
 |
|
| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör
Winkel-Bausatz für Regelknopfbefestigung (incl. Kunststoffmutter M50x1,5)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB3MW350 | MW.50 | 109g |
Befestigungswinkel mit zwei Schrauben M5x75 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW33 | ZW.33-1 | 102g |
Schutzkorb, Stahl KTL mit Bajonettverschluss
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB3SK | C.33-45 | 144g |
| Ersatzteile Multiblock, Baugröße 3 |
