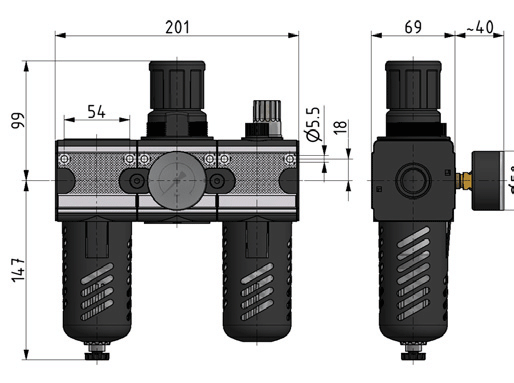

Baugröße 3 mit PC-Behälter, Schutzkorb und halbautomatischen Ablass

Art.Nr. Typ         G      Bgr. bar bar   Filter-
porosität
 Gewicht I/min Bau-
größe
44301422B WEH-3B-1/2-RL33- 3B 1,5-16 5 µm  Kg 5800 3
44301424B WEH-3B-1/2-RL33- 6B 1,5-16 5 µm  Kg 5800 3
44301420B WEH-3B-1/2-RL33-10B 1,5-16 5 µm  Kg 5800 3
44301426B WEH-3B-1/2-RL33-16B 1,5-16 5 µm  Kg 5800 3
44301432B WEH-3B-3/4-RL34- 3B 1,5-16 5 µm  Kg 5800 3
44301434B WEH-3B-3/4-RL34- 6B 1,5-16 5 µm  Kg 5800 3
44301430B WEH-3B-3/4-RL34-10B 1,5-16 5 µm  Kg 5800 3
44301436B WEH-3B-3/1-RL34-16B 1,5-16 5 µm  Kg 5800 3

 mit Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter
Proportionalöler
(Micronebelöler nur CL.00,CL.01,FRL.00 & FRL.01)
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Behältervolumen: Filter 50 cm³, Öler 125 cm³
Befestigungsart:

Schalttafeleinbau, Winkel

2 Durchgangslöcher (nur FRL.11, FRL.12, FRL.33, FRL.34)

Einbaulage: vertikal, Ablaßschraube unten
Öldosierung bei qv=1.000l/min: 1 - 2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).

Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten

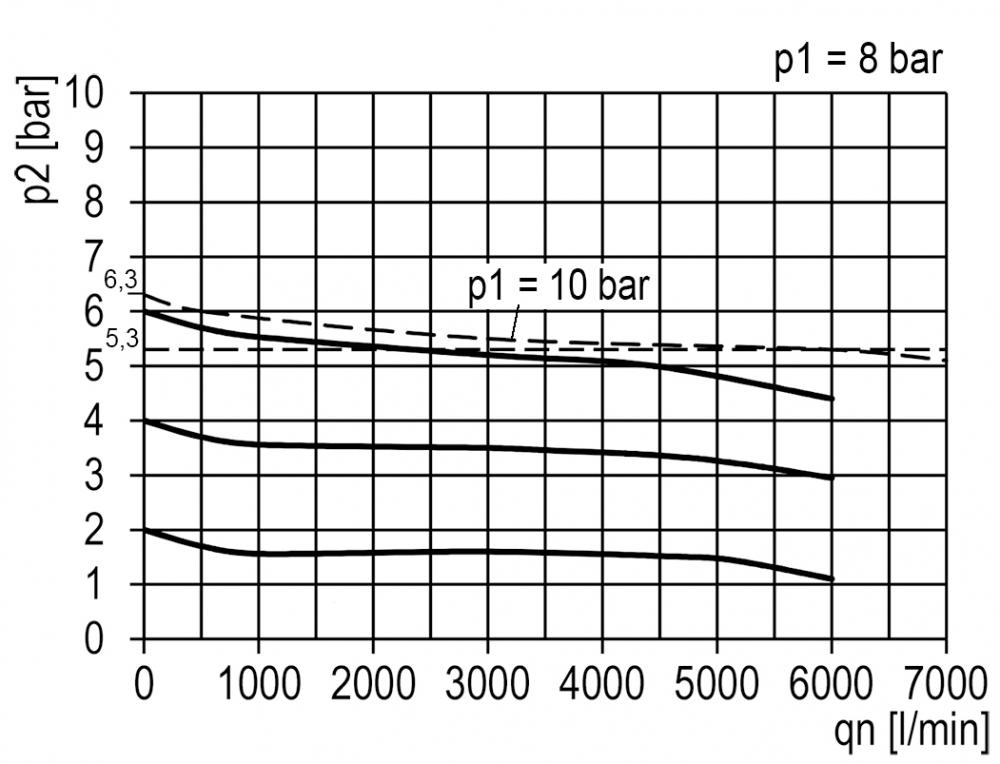

Durchflussdiagramm

 Hysterese



Öleransprechgrenze

Symbol

Zubehör

Winkel-Bausatz für Regelknopfbefestigung  (incl. Kunststoffmutter M50x1,5)

Art.-Nr. Typ Gewicht
443EB3MW350 MW.50 109g

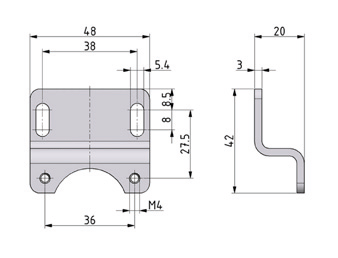

Befestigungswinkel mit zwei Schrauben M5x75 DIN 912

Art.-Nr. Typ Gewicht
443EB1ZW33 ZW.33-1 102g



Ersatzteile Multiblock, Baugröße 3
