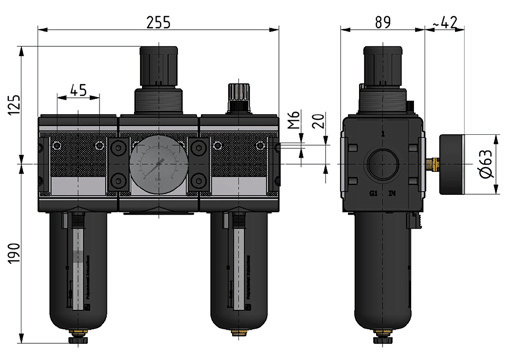

Wartungseinheit, 3-teilig, MULTIBLOCK

Baugröße 4 mit PC-Behälter, Schutzkorb und halbautomatischen Ablass

Art.Nr. Typ         G      Bgr. bar bar   Filter-
porosität		  Gewicht I/min Bau-
größe
44301442B WEH-3B-3/4-RL44- 3B 1,5-16 5 µm  Kg 12000 4
44301444B WEH-3B-3/4-RL44- 6B 1,5-16 5 µm  Kg 12000 4
44301440B WEH-3B-3/4-RL44-10B 1,5-16 5 µm  Kg 12000 4
44301446B WEH-3B-3/4-RL44-16B 1,5-16 5 µm  Kg 12000 4
44301452B WEH-3B- 1 - RL45- 3B 1,5-16 5 µm  Kg 12000 4
44301454B WEH-3B- 1 - RL45- 6B 1,5-16 5 µm  Kg 12000 4
44301450B WEH-3B- 1 - RL45-10B 1,5-16 5 µm  Kg 12000 4
44301456B WEH-3B- 1 - RL45-16B 1,5-16 5 µm  Kg 12000 4

 mit Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter
Proportionalöler
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Behältervolumen: Filter 81cm³, Öler 181cm³
Befestigungsart: Schalttafeleinbau, Winkel
Einbaulage: vertikal, Ablaßschraube unten
Öldosierung bei qv=1.000l/min: 1 - 2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten

Durchflussdiagramm

Hysterese

Öleransprechgrenze

Symbol

Zubehör

Befestigungswinkel mit zwei Schrauben M6x12 DIN 912

Art.-Nr. Typ Gewicht
443EB4ZW45 ZW.45 118g



Ersatzteile Multiblock, Baugröße 4
