Wartungseinheit, 3-teilig, MULTIBLOCK

Baugröße 5 mit PC-Behälter und halbautomatischen Ablass

Art.Nr. Typ         G      Bgr. bar bar  Filter-
porosität		  Gewicht I/min Bau-
größe
44301462 WEH-3B-3/4-RL54- 3 1,5-16 5 µm  Kg 13500 5
44301464 WEH-3B-3/4-RL54- 6 1,5-16 5 µm  Kg 13500 5
44301460 WEH-3B-3/4-RL54-10 1,5-16 5 µm  Kg 13500 5
44301466 WEH-3B-3/4-RL54-16 1,5-16 5 µm  Kg 13500 5
44301482 WEH-3B- 1 - RL55- 3 1,5-16 5 µm  Kg 13500 5
44301484 WEH-3B- 1 - RL55- 6 1,5-16 5 µm  Kg 13500 5
44301480 WEH-3B- 1 - RL55-10 1,5-16 5 µm  Kg 13500 5
44301486 WEH-3B- 1 - RL55-16 1,5-16 5 µm  Kg 13500 5

 mit Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter
Proportionalöler
(Micronebelöler nur CL.00,CL.01,FRL.00 & FRL.01)
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Behältervolumen: Filter 125 cm³, Öler 450 cm³
Befestigungsart:

Schalttafeleinbau, Winkel

2 Durchgangslöcher (nur FRL.11, FRL.12, FRL.33, FRL.34)
Einbaulage: vertikal, Ablaßschraube unten
Öldosierung bei qv=1.000l/min: 1 - 2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten

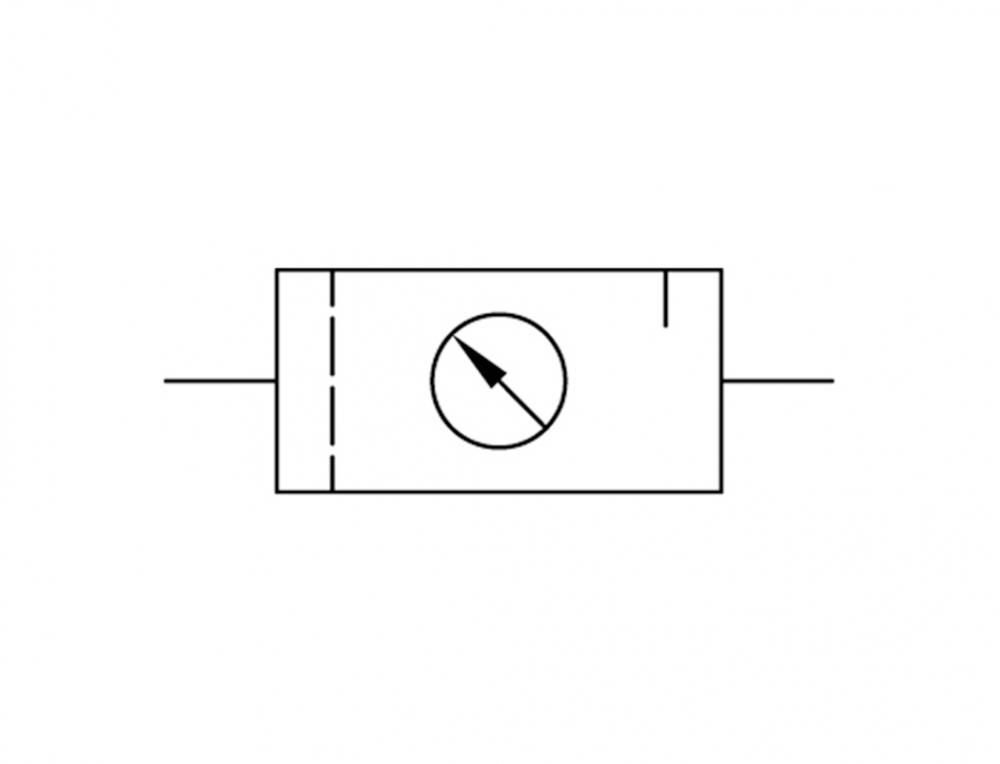

Durchflussdiagramm Hysterese Öleransprechgrenze Symbol

Zubehör

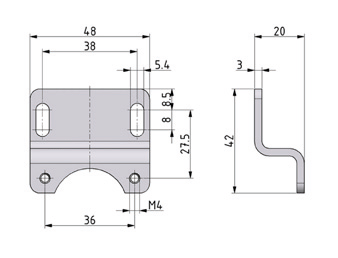

Befestigungswinkel mit zwei Schrauben M6x12 DIN 912

Art.-Nr. Typ Gewicht
443EB5ZW55 ZW.55 270g



Ersatzteile Multiblock, Baugröße 5
