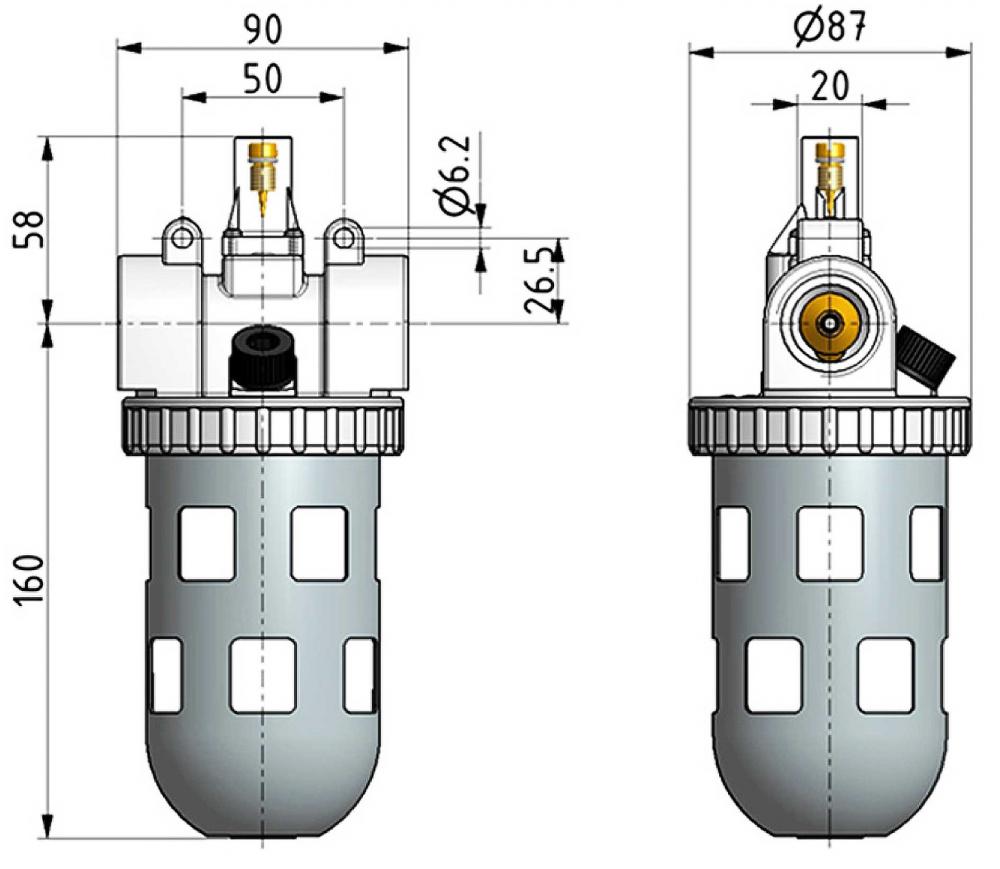

Baugröße 3 mit PC-Behälter und Metallschutzkorb
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. | bar | Behälter Volumen | Gewicht Kg |
I/min | Bau- größe |
| 44304670B | OES-1/2-33B | max.16 | 135 cm³ | 1,008 | 4000 | 3 |
| 44304680B | OES-3/4-34B | max.16 | 135 cm³ | 1,349 | 9000 | 3 |
| 44304690B | OES- 1 -35B | max.16 | 135 cm³ | 1,293 | 9000 | 3 |
| Bauart: | Proportionalöler |
| Material: | Zink-Druckguss |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | max. 16 bar |
| Befestigungsart: | 2 Durchgangslöcher |
| Einbaulage: | vertikal |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Öldosierung bei qv=1.000l/min: | 1 - 2 Tropfen/min (Richtwert) |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Proportionalöler * hoher Durchfluss * gutes Ansprechverhalten * Ölnachfüllung auch während des Betriebs * verschiedene Behältervarianten möglich * Anschlussgröße bis G2“ |
 |
 |
 |
| Durchflussdiagramm | Hysterese | Symbol |
Zubehör
Winkel-Bausatz (incl. 2xM6x25 DIN84) Bgr. 2,3
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443ES2ZW30 | ZW.30 | 97g |
| Ersatzteile STANDARD, Baugröße 3 |
