Druckbegrenzungsventil Edelstahl D3000

Druckbegrenzungsventil EDELSTAHL D3000

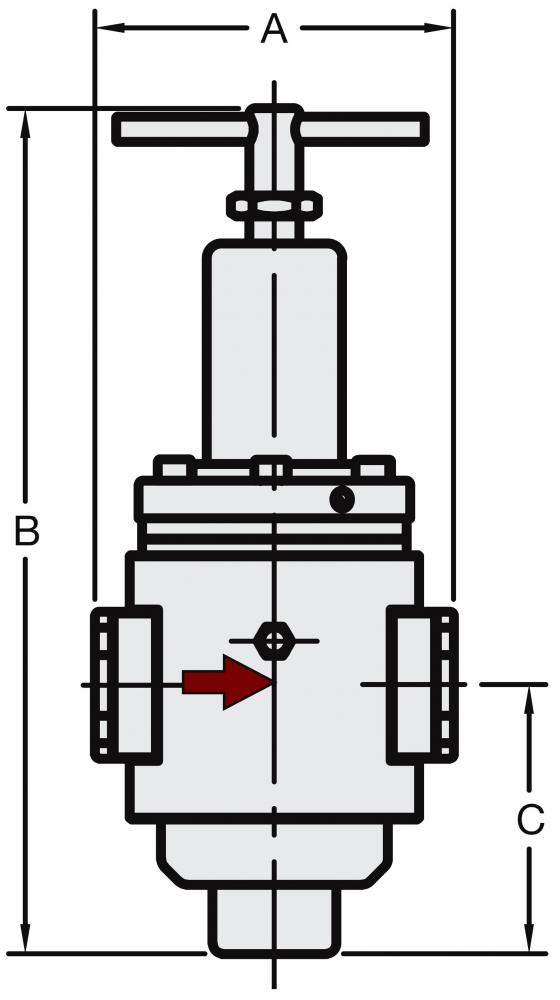

Abbildung Bgr. 02/03		Lieferung ohne Manometer
Art.-Nr.	Typ G	A	B	C	l/min^*1	max. bar	Regel- bereich bar	Bau- größe
44390611DT	D3000-1/8DT	40	83	13	400	30	0,5-8	01
44390621ADT	D3000-1/4ADT	40	83	13	400	30	0,5-8	A2
44390621DT	D3000-1/4DT	64	161	38	800	30	0,5-8	02
44390631DT	D3000-3/8DT	64	161	38	800	30	0,5-8	03
44390641DT	D3000-1/2DT	80	166	37	2500	30	0,5-8	04
44390651DT	D3000-3/4DT	165	257	21	8000	30	0,5-8	06
44390661DT	D3000- 1DT	165	257	21	8000	30	0,5-8	08
44390671DT	D3000-11/4DT	269	257	21	8000	30	0,5-8	10
44390681ADT	D3000-11/2ADT	269	257	21	8000	30	0,5-8	1A
44390681DT	D3000-11/2DT	171	377	128	25000	30	0,5-8	12
44390691DT	D3000- 2DT	171	377	128	25000	30	0,5-8	16

Entlüftungsleistung l/min*1 bei 7 bar Überdruck und offenem Ausgang

Beschreibung:	Das Druckbegrenzungsventil schützt Druckluftgeräte vor überhöhtem Druck. Wenn der eingestellte Druck überschritten wird, bläst das Ventil so lange in die Atmosphäre bis der gewünschte Maximaldruck unterschritten wird. Es ist empfehlenswert, einen möglichst niedrigen Druckbereich zu wählen.


Material:	Gehäuse/Innenteile: Edelstahl 316L / 1.4404 O-Ringe: FKM, Membrane: PTFE auf NBR-Träger
Medium:	Druckluft, Gase
Temperatur:	0 °C bis 80 °C, FKM oder EPDM 0 °C bis 130 °C, Hochtemperaturausführung, bei entsprechend aufbereiteter Druckluft bis -20 °C oder Tieftemperaturausführung bis -40 °C

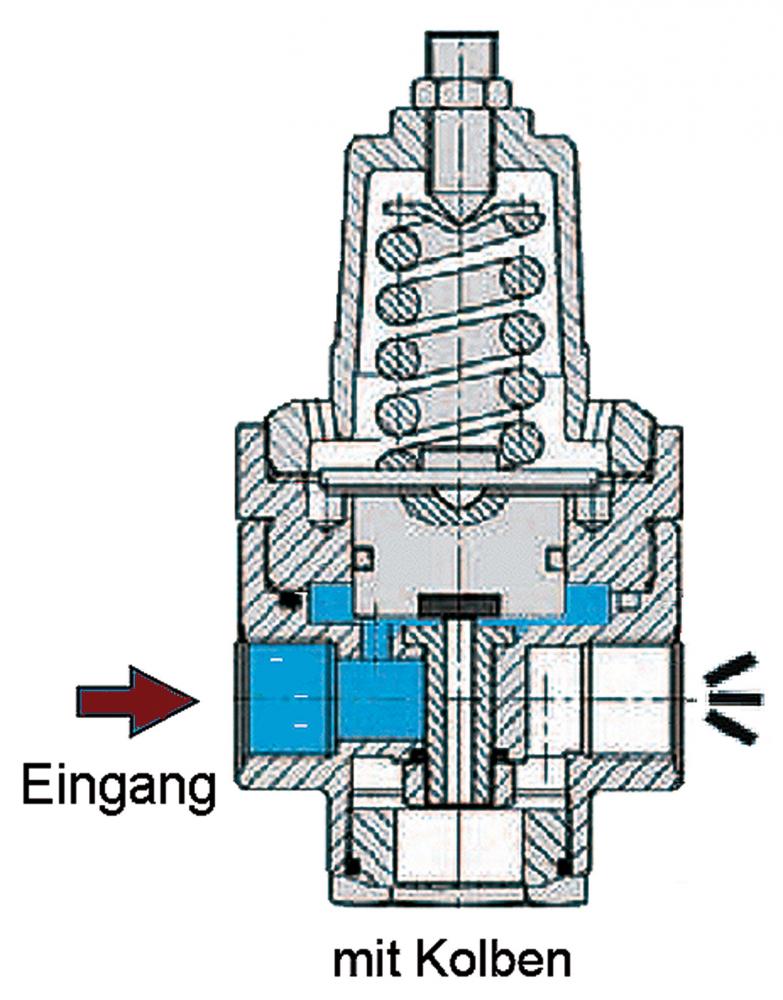

Eingangsdruck:	max. 65 bar (mit Regelsystem Kolben)
Manometeranschluss:	für Eingangsdruck, G1/8 beidseitig bei D3000-01, alle anderen G1/4, Verschlussschrauben werden mitgeliefert

Einbaulage:	beliebig

zusätzliche Optionen Druckregler (als Artikelnummeranhang)
KB	Regelbereich
AT BT DT ET FT GT	0,1 - 1,5 bar (Regelsystem Membrane) max. 30 bar 0,2 - 3,0 bar (Regelsystem Membrane) max. 30 bar 0,5 - 8,0 bar (Regelsystem Membrane) max. 30 bar 1,0 - 15 bar (Regelsystem Membrane) max. 30 bar 2,0 - 30 bar (Regelsystem Kolben) max. 65 bar 3,0 - 50 bar (Regelsystem Kolben) max. 65 bar

Zubehör für Druckbegrenzungsventil, EDELSTAHL
Art.-Nr.	Bezeichnung	Bau- größe
443MS400102	Manometer Ø 40 mm,1/8", 0-2 bar, für G1/8" und G1/4"A	01+A2
443MS400104	Manometer Ø 40 mm,1/8", 0-4 bar, für G1/8" und G1/4"A	01+A2
443MS400106	Manometer Ø 40 mm,1/8", 0-6 bar, für G1/8" und G1/4"A	01+A2
443MS400110	Manometer Ø 40 mm,1/8", 0-10 bar, für G1/8" und G1/4"A	01+A2
443MS400116	Manometer Ø 40 mm,1/8", 0-16 bar, für G1/8" und G1/4"A	01+A2
443MS400160	Manometer Ø 40 mm,1/8", 0-60 bar, für G1/8" und G1/4"A	01+A2
443MS500202	Manometer Ø 50 mm,1/4", 0-2 bar, für G1/4" bis G1/2"	02-04
443MS500204	Manometer Ø 50 mm,1/4", 0-4 bar, für G1/4" bis G1/2"	02-04
443MS500206	Manometer Ø 50 mm,1/4", 0-6 bar, für G1/4" bis G1/2"	02-04
443MS500210	Manometer Ø 50 mm,1/4", 0-10 bar, für G1/4" bis G1/2"	02-04
443MS500216	Manometer Ø 50 mm,1/4", 0-16 bar, für G1/4" bis G1/2"	02-04
443MS500260	Manometer Ø 50 mm,1/4", 0-60 bar, für G1/4" bis G1/2"	02-04
443MS630202	Manometer Ø 63 mm,1/4", 0-2 bar, für G3/4" bis G2"	06-16
443MS630204	Manometer Ø 63 mm,1/4", 0-4 bar, für G3/4" bis G2"	06-16
443MS630206	Manometer Ø 63 mm,1/4", 0-6 bar, für G3/4" bis G2"	06-16
443MS630210	Manometer Ø 63 mm,1/4", 0-10 bar, für G3/4" bis G2"	06-16
443MS630216	Manometer Ø 63 mm,1/4", 0-16 bar, für G3/4" bis G2"	06-16
443MS630260	Manometer Ø 63 mm,1/4", 0-60 bar, für G3/4" bis G2"	06-16
443BW3003S	Befestigungswinkel für G1/8 und G1/4 für Bgr. 01/A2	01+A2
443M30x1,5S	Befestigungsmutter für G1/8 und G1/4 für Bgr. 01/A2	01+A2

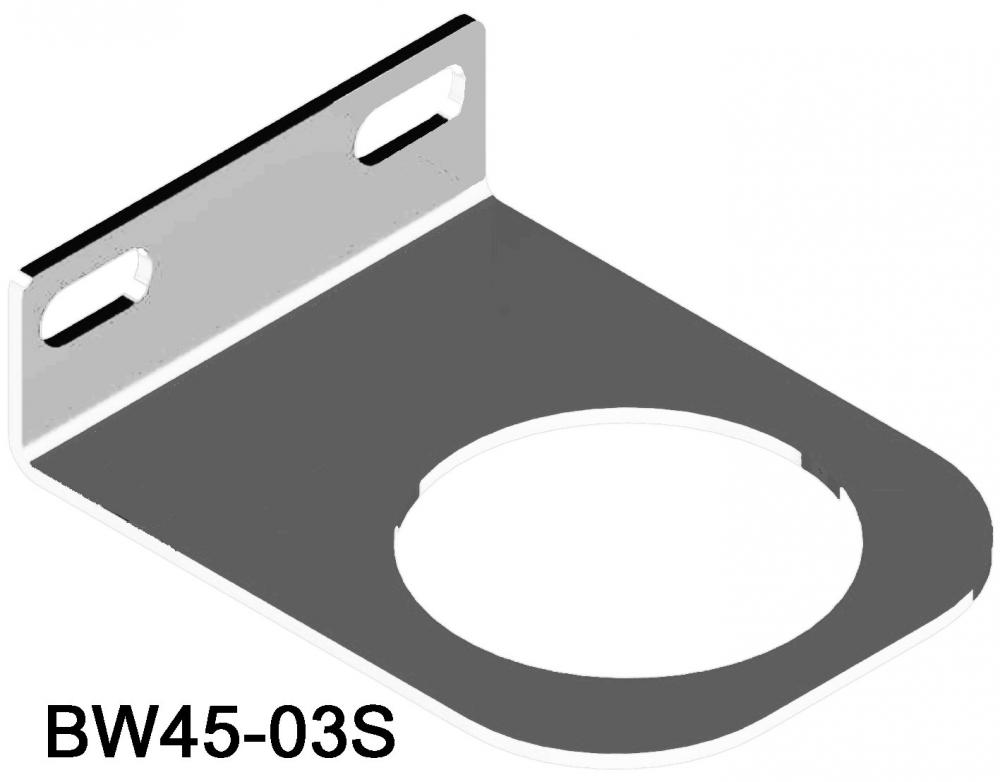

443BW4503S	Befestigungswinkel für G1/4 und G3/8 für Bgr. 02/03	02+03
443M45x1,5S	Befestigungswinkel für G1/4 und G3/8 für Bgr. 02/03	02+03

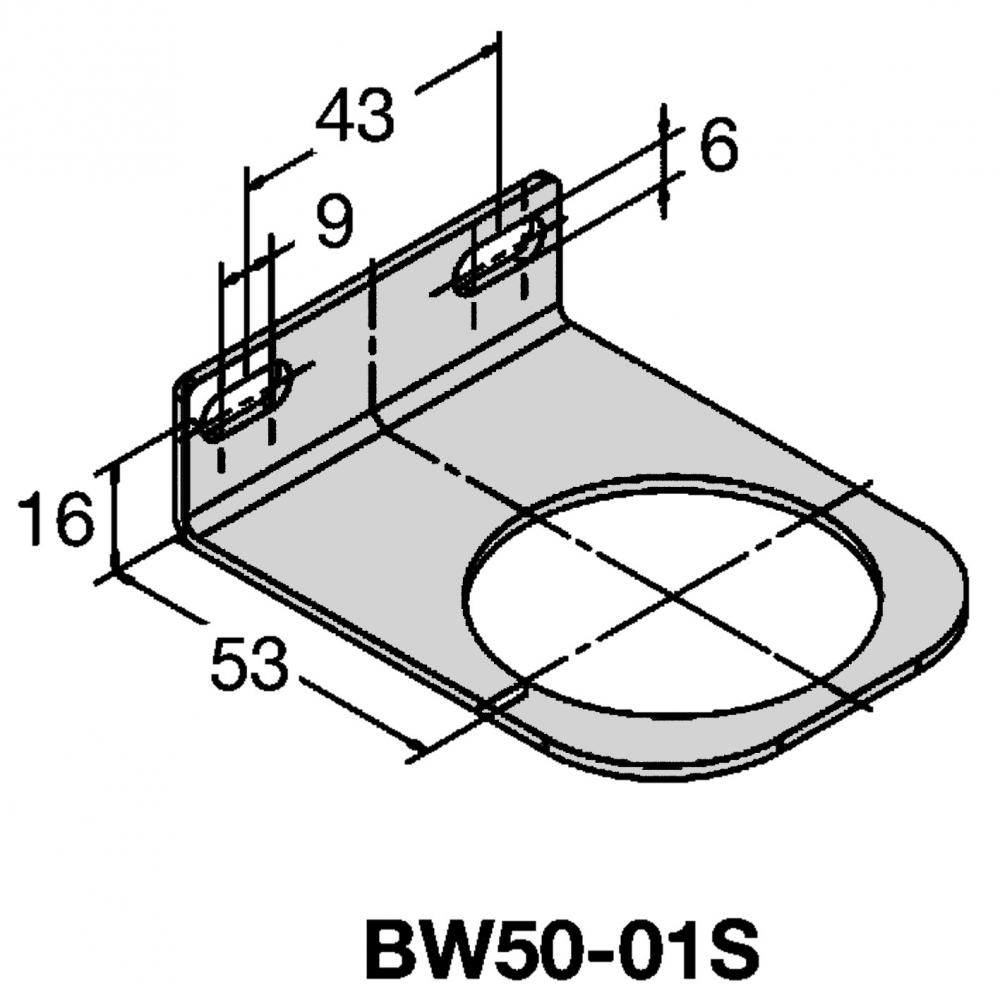

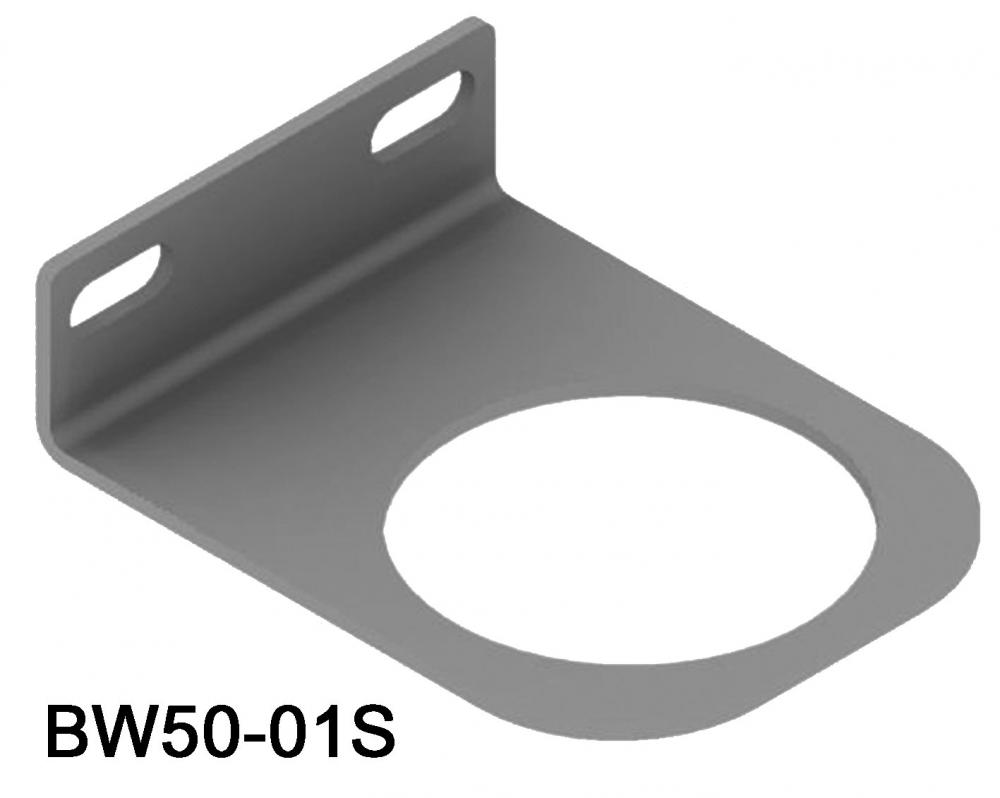

443BW5001S	Befestigungswinkel für G1/2"	04
443M50x1,5S	Befestigungsmutter für G1/2"	04
443BW0059S	Befestigungswinkel für G3/4 und G11/2"A	06-1A

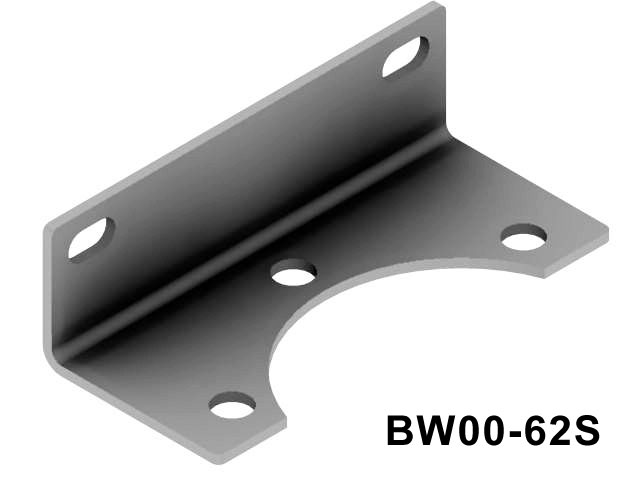

443BW0062S	Befestigungswinkel für G11/2“ BIS G2“	12-16
