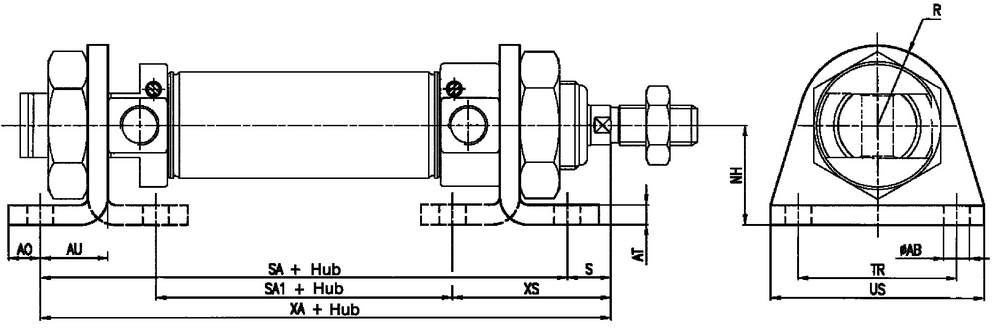

Fußbefestigung MF-13 Ø 8 ÷ 25 mm (MS 3) für Rundzylinder ISO 6432
|
||||||||||||||||||||||||||||||||||||
|
|
 |
||||||||||||||
| Art.-Nr. | Kolben -Ø |
AB H13 |
AO | AT | AU +0,3 -0 |
NH +0,3 |
R | S | SA | SA1 | TR Js14 |
US | XA | XS +0,3 |
Gewicht |
| MF-13008 | 8-10 | 4,5 | 5 | 3 | 11 | 16 | 10 | 5 | 68 | 30 | 25 | 35 | 73 | 24 | 0,02 Kg |
| MF-13012 | 12 | 5,5 | 6 | 4 | 14 | 20 | 13 | 8 | 78 | 30 | 32 | 42 | 86 | 32 | 0,04 Kg |
| MF-13016 | 16 | 5,5 | 6 | 4 | 14 | 20 | 13 | 8 | 84 | 36 | 32 | 42 | 92 | 32 | 0,04 Kg |
| MF-13020 | 20 | 6,6 | 8 | 5 | 17 | 25 | 20 | 7 | 102 | 44 | 40 | 54 | 109 | 36 | 0,09 Kg |
| MF-13025 | 25 | 6,6 | 8 | 5 | 17 | 25 | 20 | 11 | 103 | 45 | 40 | 54 | 114 | 40 | 0,09 Kg |
