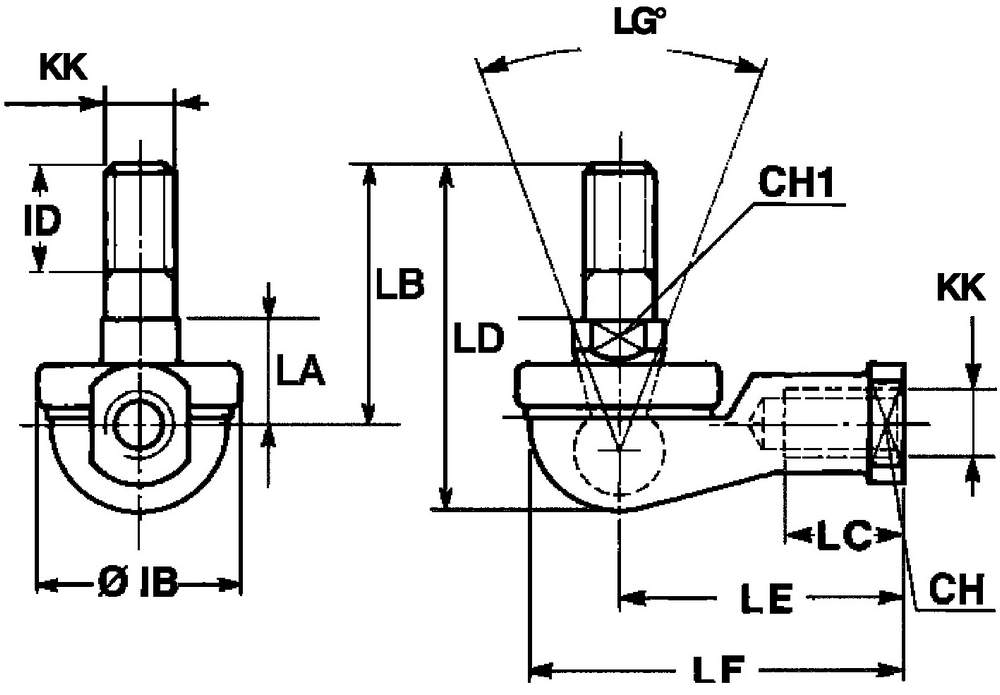

Winkelgelenkzapfen KF-23 für Standardzylinder ISO 15552
|
||||||||||||||||||||||||||||||||||||
|
|
 |
|||||||||||||
| Art.-Nr. | Kolben -Ø |
CH
|
CH1
|
LG | KK | LA +0,3 |
IB | ID | LB | LC | LD | LE | LF | Gewicht |
| KF-23025 | 32 | 17 | 11 | 50° | M10x1,25 | 17,0 | 32 | 15 | 37 | 21 | 50,5 | 43 | 57 | 0,11 Kg |
| KF-23040 | 40 | 19 | 17 | 50° | M12x1,25 | 19,0 | 36 | 17 | 42 | 27 | 57,5 | 50 | 66 | 0,165 Kg |
| KF-23050 | 50-63 | 22 | 19 | 40° | M16x1,5 | 23,5 | 47 | 23 | 60 | 33 | 79,5 | 64 | 84 | 0,33 Kg |
| KF-23080 | 80-100 | 30 | 24 | 32° | M20x1,5 | 27,0 | 58 | 25 | 68 | 40 | 90,0 | 77 | 99 | 0,54 Kg |
