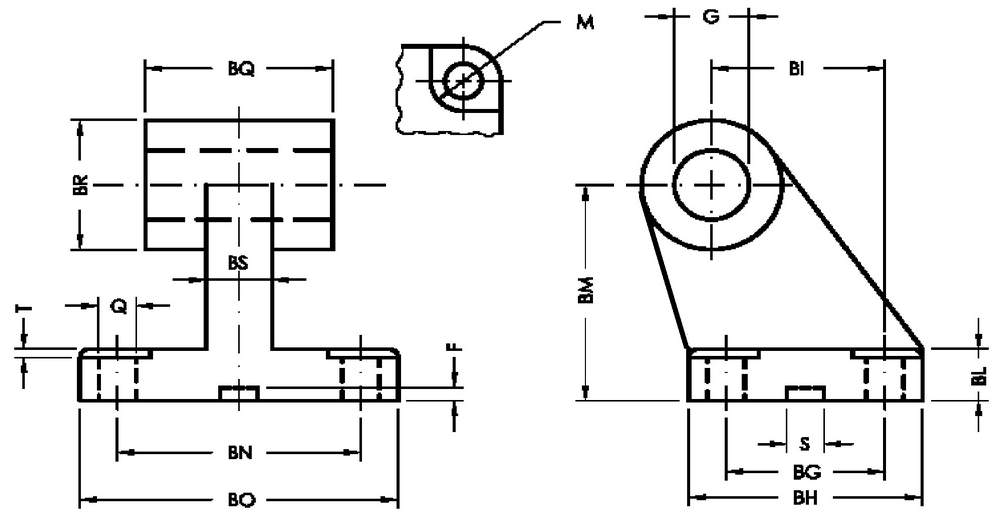

Gegengelenk 90° CETOP KF-19CTA für Standardzylinder ISO 15552
(Lagerbock) ohne Bolzen
|
||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||
| Art.-Nr. | Kolben -Ø |
Q H13 |
M H13 |
BG JS14 |
BH max. |
BI JS14 |
BL | BM JS15 |
BN JS14 |
BO max. |
BS max. |
BR max. |
T max. |
G H9 |
S +0,5/0 |
F +0,5/0 |
BQ | |
| KF-19032CTA | 32 | 6,6 | 11 | 18 | 31 | 21 | 8 | 32 | 38 | 51 | 10 | 20 | 1,6 | 10 | 10,5 | 3 | 26 | -0,2 -0,6 |
| KF-19040CTA | 40 | 6,6 | 11 | 22 | 35 | 25 | 10 | 36 | 41 | 54 | 15 | 22 | 1,6 | 12 | 10,5 | 3 | 28 | |
| KF-19050CTA | 50 | 9 | 15 | 30 | 45 | 33 | 12 | 45 | 50 | 65 | 16 | 26 | 1,6 | 12 | 10,5 | 3 | 32 | |
| KF-19063CTA | 63 | 9 | 15 | 35 | 50 | 37 | 14 | 50 | 52 | 67 | 16 | 30 | 1,6 | 16 | 10,5 | 3 | 40 | |
| KF-19080CTA | 80 | 11 | 18 | 40 | 60 | 47 | 14 | 63 | 66 | 86 | 20 | 30 | 2,5 | 16 | 10,5 | 3 | 50 | |
| KF-19100CTA | 100 | 11 | 18 | 50 | 70 | 55 | 17 | 71 | 76 | 96 | 20 | 38 | 2,5 | 20 | 10,5 | 3 | 60 | |
| KF-19125CTA | 125 | 14 | 20 | 60 | 90 | 70 | 20 | 90 | 94 | 124 | 30 | 45 | 3,2 | 25 | 10,5 | 3 | 70 | -0,5 -1,2 |
