Schwenkzapfenbefestigung KF-14 für Standardzylinder ISO 6432
(Mitte) verstellbar ISO MT4 mit Befestigungsstift
| Werkstoff: | Stahl verzinkt |
|
|
 |
|||||||||||

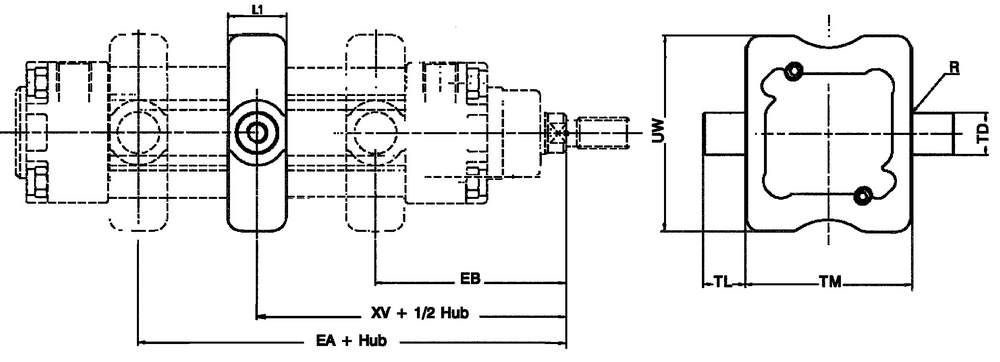

| Anmerkung: die Abmessung XV + ½ Hub gibt die Position des Gelenks in der Mittellinie zwischen den Zylinderköpfen | ||||||||||||
| Art.-Nr. | Kolben -Ø |
EA (max) |
EB (min) |
L1 |
R |
TD e9 |
TL h14 |
TM h14 |
UW |
XV nom. |
XV Toll. |
Gewicht |
| KLF-14032 | 32 | 62 | 64 | 22 | 0,5 | 12 | 12 | 50 | 65 | 73,0 | ±2,00 | 0,06 Kg |
| KLF-14040 | 40 | 93 | 72 | 22 | 1,0 | 16 | 16 | 63 | 75 | 82,5 | ±2,00 | 0,08 Kg |
| KLF-14050 | 50 | 101 | 79 | 22 | 1,0 | 16 | 16 | 75 | 95 | 90,0 | ±2,00 | 0,15 Kg |
| KLF-14063 | 63 | 107 | 88 | 28 | 1,0 | 20 | 20 | 90 | 105 | 97,5 | ±2,00 | 0,25 Kg |
| KLF-14080 | 80 | 123 | 97 | 28 | 1,0 | 20 | 20 | 110 | 130 | 110 | ±2,00 | 0,36 Kg |
| KLF-14100 | 100 | 131 | 109 | 34 | 1,0 | 25 | 25 | 132 | 145 | 120 | ±2,00 | 0,60 Kg |
| KLF-14125 | 125 | 164 | 126 | 34 | 1,5 | 25 | 25 | 160 | 175 | 145 | ±2,50 | 1,80 Kg |
