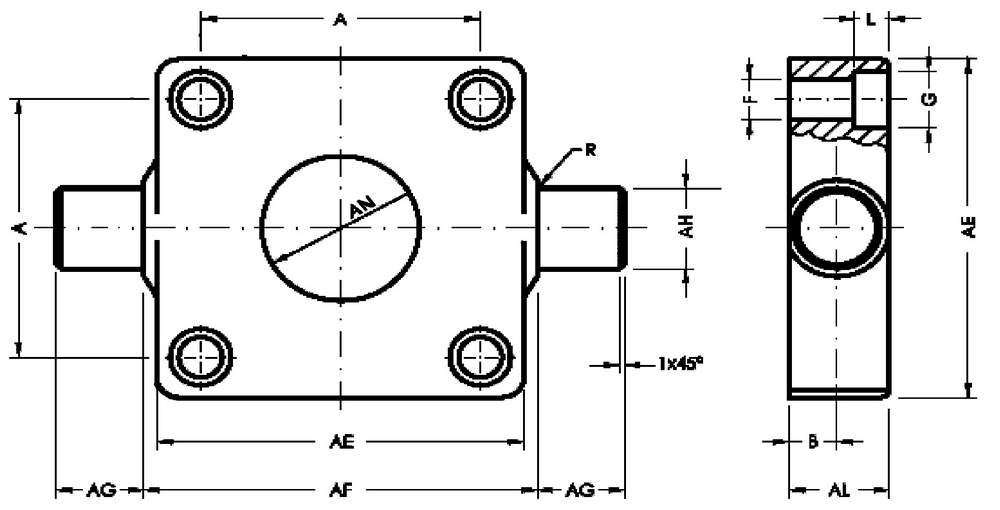

Schwenkzapfenflansch KF-14AP für Standardzylinder ISO 6432
(vorderer / hinterer) ISO
| Werkstoff: | Stahl verzinkt |
|
|
 |
|||||||||||||
| Anmerkung: die Abmessung XV + ½ Hub gibt die Position des Gelenks in der Mittellinie zwischen den Zylinderköpfen | ||||||||||||||
| Art.-Nr. | Kolben -Ø |
AE max. |
AL max. |
AH e9 |
AG h14 |
AF h14 |
AN H11 |
A ±0,2 |
B +0,2/0 |
F H13 |
G H13 |
L +0,5/ |
R -0,3 |
Gewicht |
| KF-14032AP | 32 | 46 | 14 | 12 | 12 | 50 | 30 | 32,5 | 6,5 | 6,5 | --- | 6 | 1,0 | 0,14 Kg |
| KF-14040AP | 40 | 59 | 19 | 16 | 16 | 63 | 35 | 38,0 | 9,0 | 6,5 | 10,5 | 6 | 1,6 | 0,39 Kg |
| KF-14050AP | 50 | 69 | 19 | 16 | 16 | 75 | 40 | 46,5 | 9,0 | 8,5 | 13,5 | 8 | 1,6 | 0,51 Kg |
| KF-14063AP | 63 | 84 | 24 | 20 | 20 | 90 | 45 | 56,5 | 11,5 | 8,5 | 13,5 | 8 | 1,6 | 1,04 Kg |
| KF-14080AP | 80 | 102 | 24 | 20 | 20 | 110 | 45 | 72 | 11,5 | 10,5 | 16,5 | 10 | 1,6 | 1,57 Kg |
| KF-14100AP | 100 | 125 | 29 | 25 | 25 | 132 | 55 | 89 | 14,0 | 10,5 | 16,5 | 10 | 2,0 | 2,40 Kg |
| KF-14125AP | 125 | 155 | 32 | 25 | 25 | 160 | 133 | 110 | --- | 13,5 | 20,0 | 12 | 2,0 | 3,00 Kg |
