Kugelhähne, dreiteilig aus Edelstahl

Kugelhähne aus Edelstahl, dreiteilig IG/IG







dreiteilig, voller Durchgang, arretierbarer Handhebel

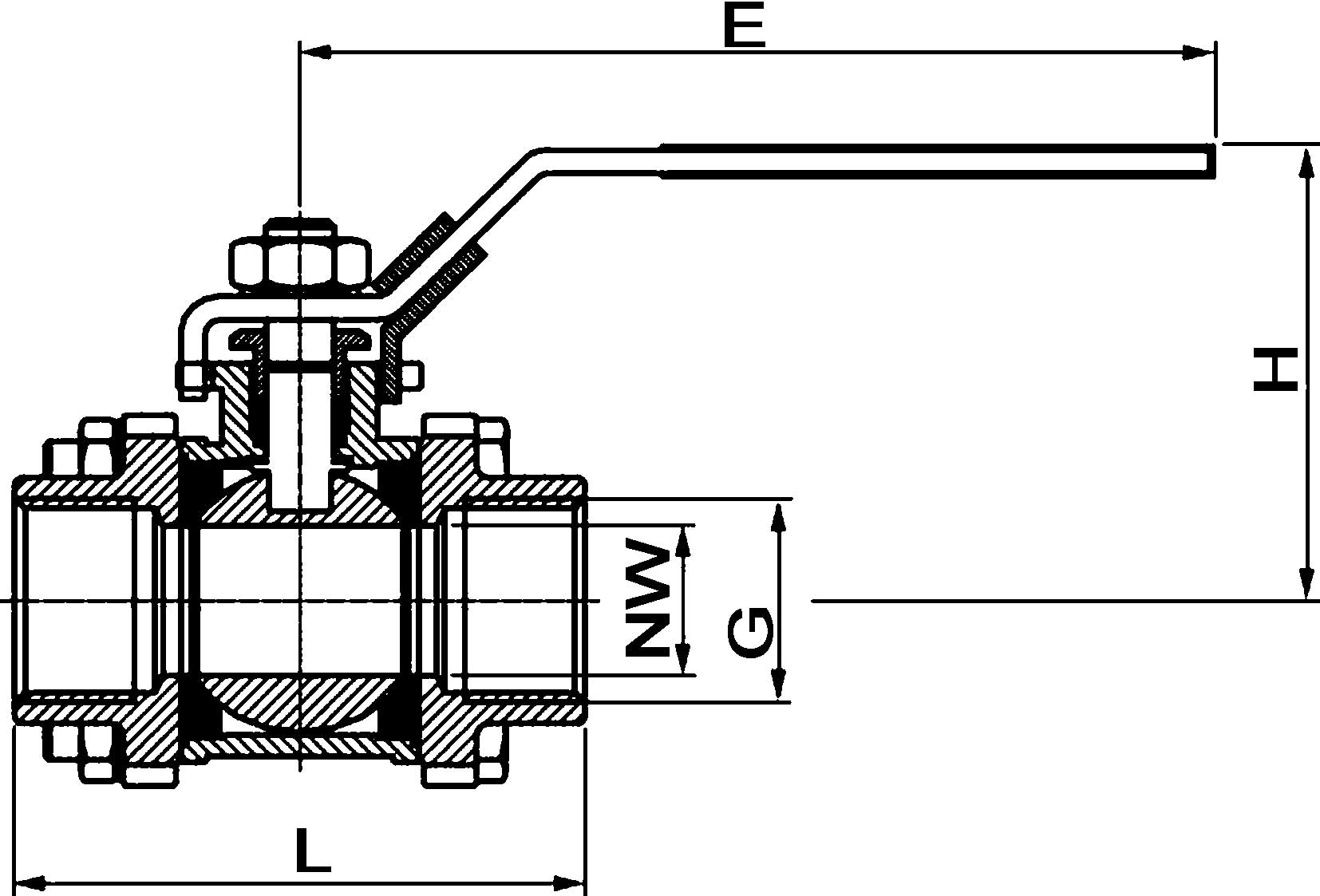

Art.-Nr. Typ       G     H E L ØDN
45213101 EDLK3-1/4     52 108 59,0 9,2
45213111 EDLK3-3/8     52 108 60,0 12,8
45213121 EDLK3-1/2     63 113 65,5 15,0
45213131 EDLK3-3/4     68 113 76,5 20,0
45213141 EDLK3- 1     79 135 86,2 25,0
45213151 EDLK3-11/4     88 135 103,1 32,0
45213161 EDLK3-11/2     97 160 118,0 38,0
45213171 EDLK3- 2     108 160 131,5 50,0
45213181 EDLK3-21/2     128 230 164,5 65,0
45213191 EDLK3- 3     140 230 182,7 80,0
45213201 EDLK3- 4     172 335 229,6 100,0



Betätigung:

Ein 90°-Schwenk des Hebels sperrt oder öffnet die Leitung. Hebelstellung quer zu Kugelhahn: Die Leitung ist geschlossen!
Material:

- Gehäuse:
- Kugel:
- Spindel:
- Dichtungen
- Hebel:


Edelstahl ASTMA351-CF8M (1.4408)
Edelstahl ASTMA351-CF8M (1.4408)
Edelstahl AISI 316
PTFE
Edelstahl AISI 304
Medium: Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Öl, Kraftstoffe, Lösungsmittel, aggressive Medien, Druckluft, Vakuum (max. -0,9 bar)
Druck: 0 -63 bar, Grobvakuum
Temperatur: -10 bis +150°C
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch ISO 228
Anmerkung: Hebel mittels Vorhängeschloss abschließbar!
