mit Handhebel - 3 x Innengewinde
mit T-Bohrungen |
![]() |
|
mit L-Bohrungen |
![]() |
|

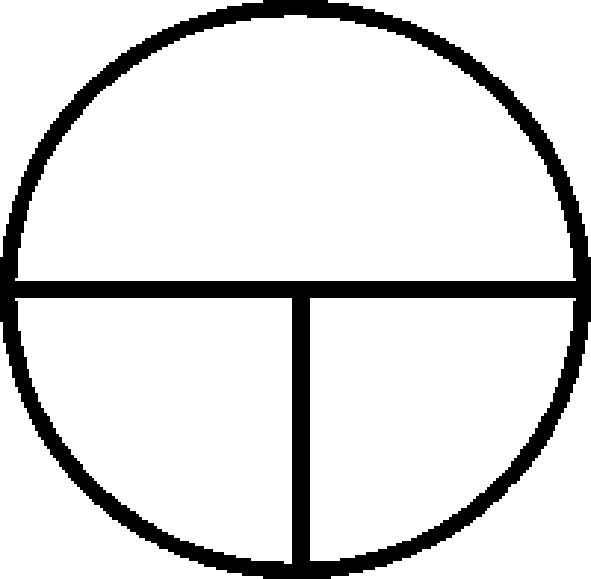

Einsatzbereich: | Ein 90°-Schwenk des Handhebels sperrt oder öffnet die Leitungswege entsprechend dem Schaltbild. Ein Umstecken des Handhebels ermöglicht weitere Kombinationen |
Material: - Gehäuse: |
|
Medium: | Druckluft, Wasser, Öl, Benzin, Dampf, Lösungsmittel |
Druck: | 0 - 25 bar |
Temperatur: | -10 bis +120°C |
Gewinde: | Withworth-Rohrgewinde (BSP) zylindrisch (DIN ISO 228) |
Anmerkung: | Auf dem Vierkant des Schaltnockens (nach Demontage des Handhebels sichtbar) ist die Stellung der Kugelbohrungen markiert. |
![]() |
Beschreibung Material 1 vernickeltes Gehäuse Ms 58 2 Kugeldichtung PTFE 3 verchromte Kugel Ms 58 4 vernickelter Nippel Ms 58 5 vern.Schaltwelle+O-Ring Ms 58 6 vernickelte Mutter Ms 58 7 O-Ring FKM 8 roter Hebel Alumin. |
