Mini-Kugelhähne aus Messing

mit Flügelgriff, Außengewinde/Innengewinde

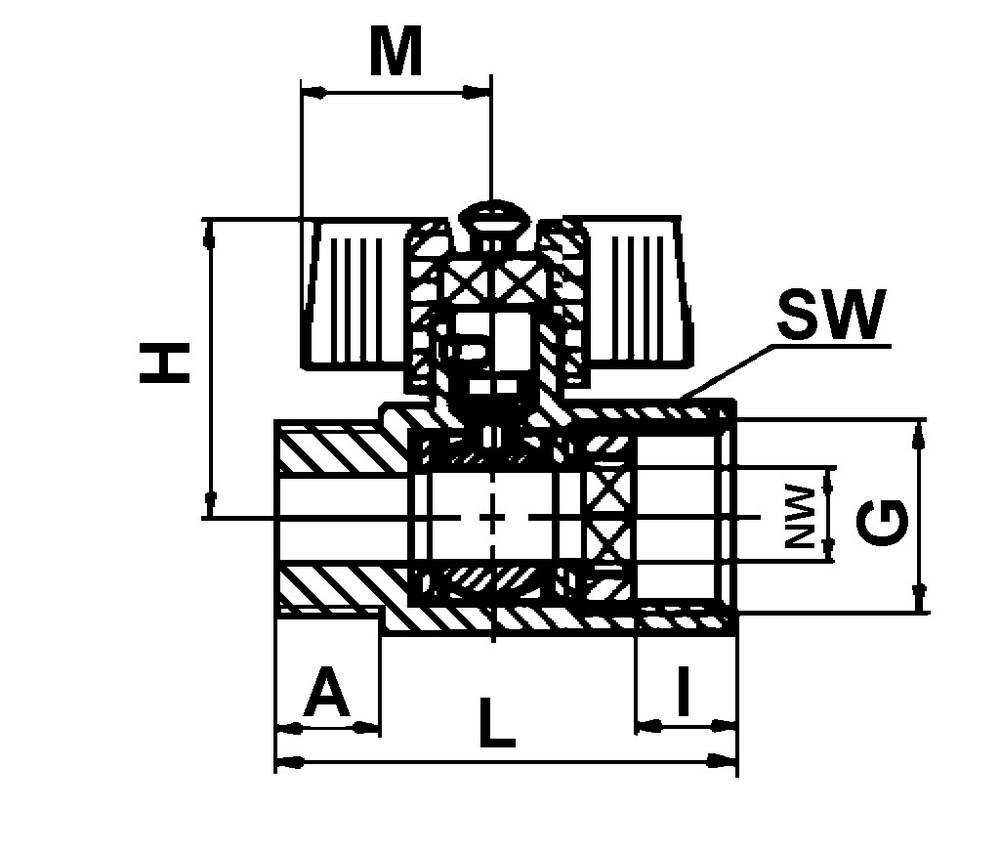

Art.-Nr. Typ           G SW H L M I/A NW
45126111 GKH-176-1/8 21 32 41 20 10 5,5
45126121 GKH-176-1/4 21 32 41 20 10 8,5
45126131 GKH-176-3/8 21 32 41 20 10 8,0
45126141 GKH-176-1/2 25 35 48 20 11 10,0



Betätigung:

Ein 90°-Schwenk des Handgriffes/-hebels sperrt oder öffnet die Leitung. Griffstellung quer zu Kugelhahn: Die Leitung ist geschlossen!
Material:

- Gehäuse:
- Kugel:
- Dichtungen
- Kugeldichtung:
- Drehgriff:


Messing vernickelt
Messing hartverchromt
NBR 70 (Perbunan-Buna N)
PTFE
PA 66 (Polyamid) schwarz
Medium: Druckluft, Wasser, Öl, Benzin, Dampf, Lösungsmittel
Druck: 0 -15 bar, Grobvakuum
Temperatur: -20 bis +90°C
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch ISO 228
