Mini-Sicherheitsventile

Mini-Sicherheitsventile Typ SVM

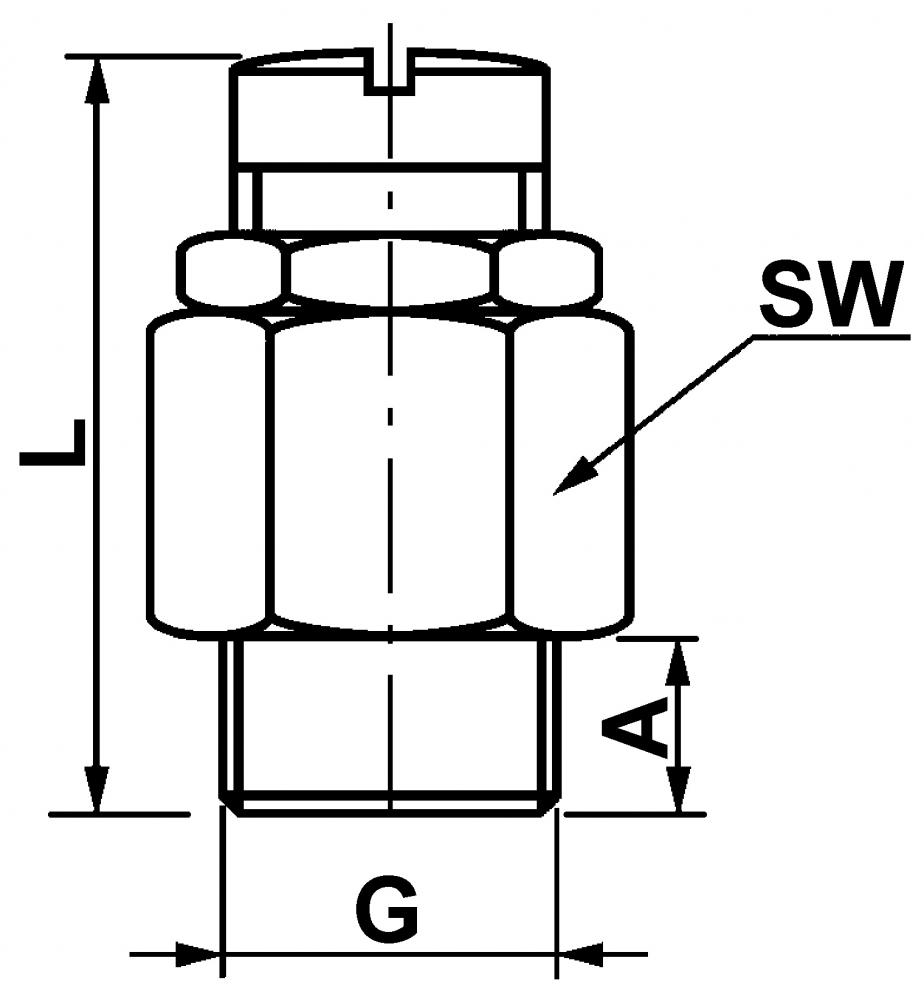

Art.-Nr. Typ      G SW L A Einstell-
bereich		 Durchfluss l/min.
43058911 SVSU-1/8-1 16 29-32 9 0,5 bis 1 bar 50
43058912 SVSU-1/8-4 16 29-32 9 1 bis 4 bar 200
43058913 SVSU-1/8-7 16 29-32 9 3 bis 7 bar 350
43058914 SVSU-1/8-12 16 29-32 9 6 bis 12 bar 650
43058915 SVSU-1/8-18 16 29-32 9 10 bis 18 bar 870
43058916 SVSU-1/8-32 16 29-32 9 16 bis 32 bar 1600
43058917 SVSU-1/8-60 16 29-32 9 30 bis 60 bar 3000

43058921 SVSU-1/4-1 16 29-32 9 0,5 bis 1 bar 50
43058922 SVSU-1/4-4 16 29-32 9 1 bis 4 bar 200
43058923 SVSU-1/4-7 16 29-32 9 3 bis 7 bar 350
43058924 SVSU-1/4-12 16 29-32 9 6 bis 12 bar 650
43058925 SVSU-1/4-18 16 29-32 9 10 bis 18 bar 870
43058926 SVSU-1/4-32 16 29-32 9 16 bis 32 bar 1600
43058927 SVSU-1/4-60 16 29-32 9 30 bis 60 bar 3000



Anwendung: Ein Sicherheitsventil begrenzt den Druck im angeschlossenen System auf das eingestellte Niveau. Es bläst solange ab, bis der eingestellte Druck unterschritten ist und schließt dann wieder.
Material:

                           		 Gehäuse:     Messing 58 blank
Federn:        Stahl C98
Dichtungen: FKM (Viton)
Medium:               Druckluft
Temperatur:         -10 bis +180°C
Gewinde:  Withworth Rohrgewinde (BSP) zylindrisch
Anmerkung:         Nicht Bauteilgeprüft!  Nicht T Ü V-abgenommen!
