Regulierventile (2/2-Wege-Nadelventil) Typ 284ME

 Beidseitig Innengewinde - für Schalttafelmontage

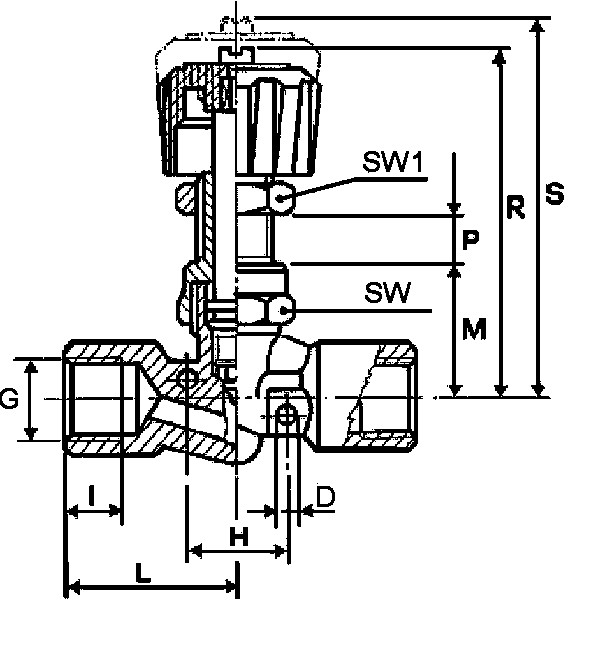

Art.-Nr. Typ       G SW SW1 I H D L R S P M NW
46019311 284ME-1/8 IGxIG 17 19 10 21 4,5 25,5 64,0 68,0 8,5 22 9
46019321 284ME-1/4 IGxIG 17 19 12 21 4,5 27,0 64,0 68,0 8,5 22 12
46019331 284ME-3/8 IGxIG 17 21 15 21 4,5 30,5 71,5 78,5 8,5 30 15
46019341 284ME-1/2 IGxIG 17 21 17 21 4,5 33,5 71,5 78,5 8,5 30 19



Anwendung: Ein Regulierventil ermöglicht eine feine Dosierung von Luft- oder Flüssigkeitsmengen. Durch drehen des Handrades kann aufgrund des Feingewindes das Durchflußvolumen präzise bestimmt werden.
Material: Gehäuse/Spindel: Messing 58 vernickelt
Handrad:             PA (Polyamid) schwarz
Dichtungen:         NBR (Perbunan)
Medium: Druckluft, Wasser, Öl, Benzin, Diesel, Lösungsmittel, Dampf
Temperatur: -10 bis +80°C
Druck: 0 -10 bar, Grobvakuum
Gewinde: Withworth Rohrgewinde (BSP) zylindrisch
Anmerkung: Einbaulage beliebig, Befestigung direkt in Rohrleitung oder über Durchgangsbohrungen
Gewinde: zylindrisch
