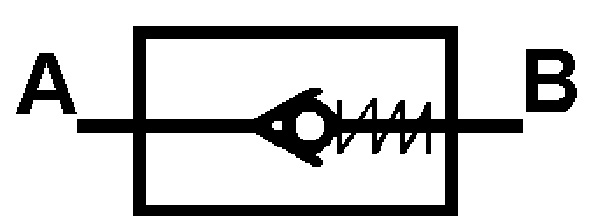

Rückschlagventile

Fußventil Typ „YORK“, FRV16

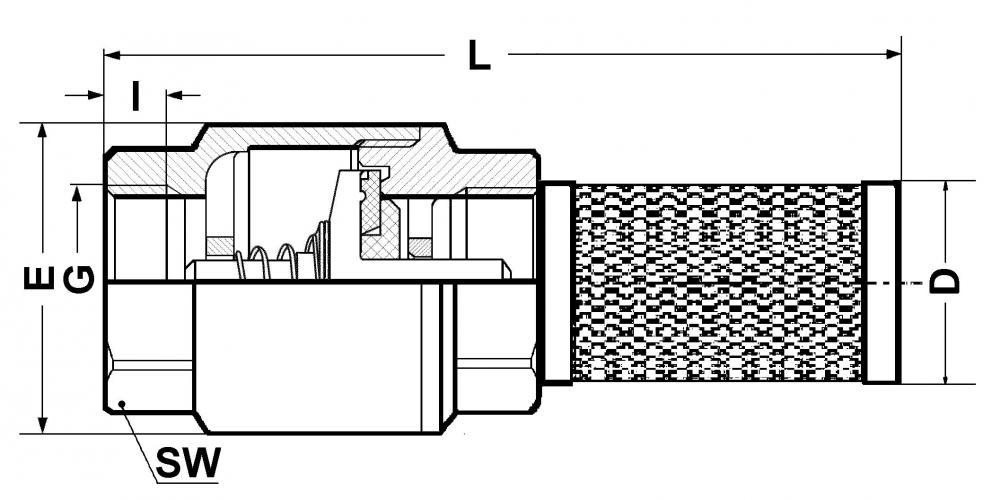

Art.-Nr. Typ       G SW E L  D I DN
42614535 FRV16-3/8 Y 21 34 70 24 8,5 10
42614545 FRV16-1/2 Y 26 34 70 25 8,5 15
42614555 FRV16-3/4 Y 32 42 82 31 9,0 20
42614565 FRV16- 1 Y 39 47 92 37 10,0 25
42614575 FRV16-11/4 Y 47 60 108 44 10,5 32
42614585 FRV16-11/2 Y 55 70 119 54 13,5 40
42614595 FRV16- 2 Y 66 86 137 63 13,0 50



Anwendung: Ansaugen diverser Medien bei gleichzeitigem Fernhalten grober Verunreinigungen

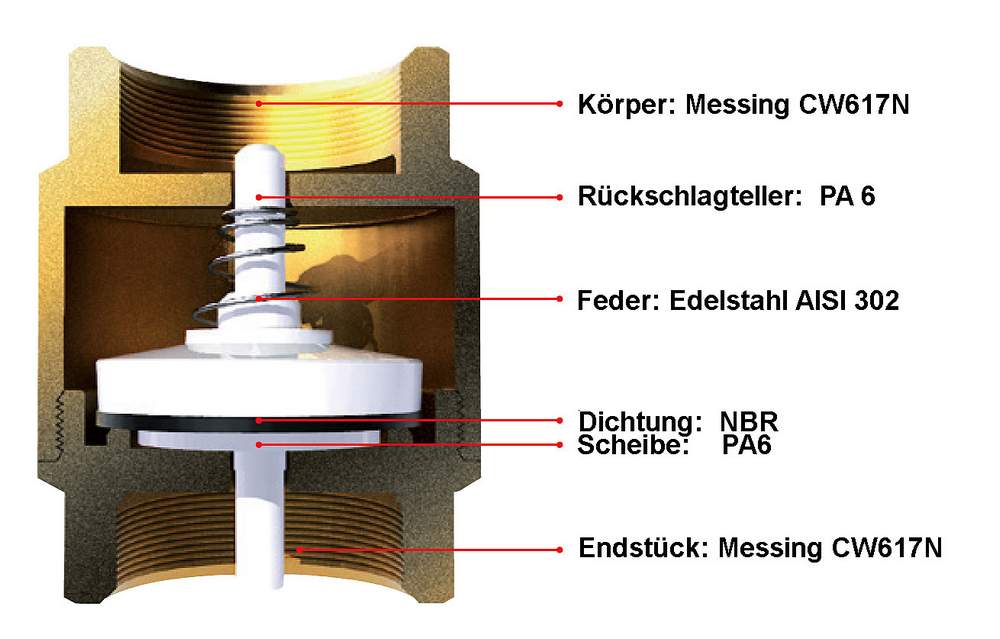

Material:

Gehäuse:                      Messing 58 blank
Stößel/Rückschlagteller: Polyamid PA 6.6
Schließfeder:                 Edelstahl 1.4401
Dichtungen:                  NBR 65 SH-PS (Perbunan)
Temperatur: -10 bis +100°C
Öffnungsdruck bei allen Größen 0,02 bar
Gewinde: Withworth Rohrgewinde (BSP)
Medium: Druckluft, Wasser, Öl, Benzin, Kerosin, Acethylen
Porosität: 1,2mm
Anmerkung: Einbaulage senkrecht. Durchflussrichtung beachten
Porosität von 3/8” bis 2”: 1200 μm; von 2”1/2 bis 4”: 2000 μm
