Schalldämpferdrosseln

Schalldämpfer mit Hohlschraubendrossel

mit PVC-Dichtring

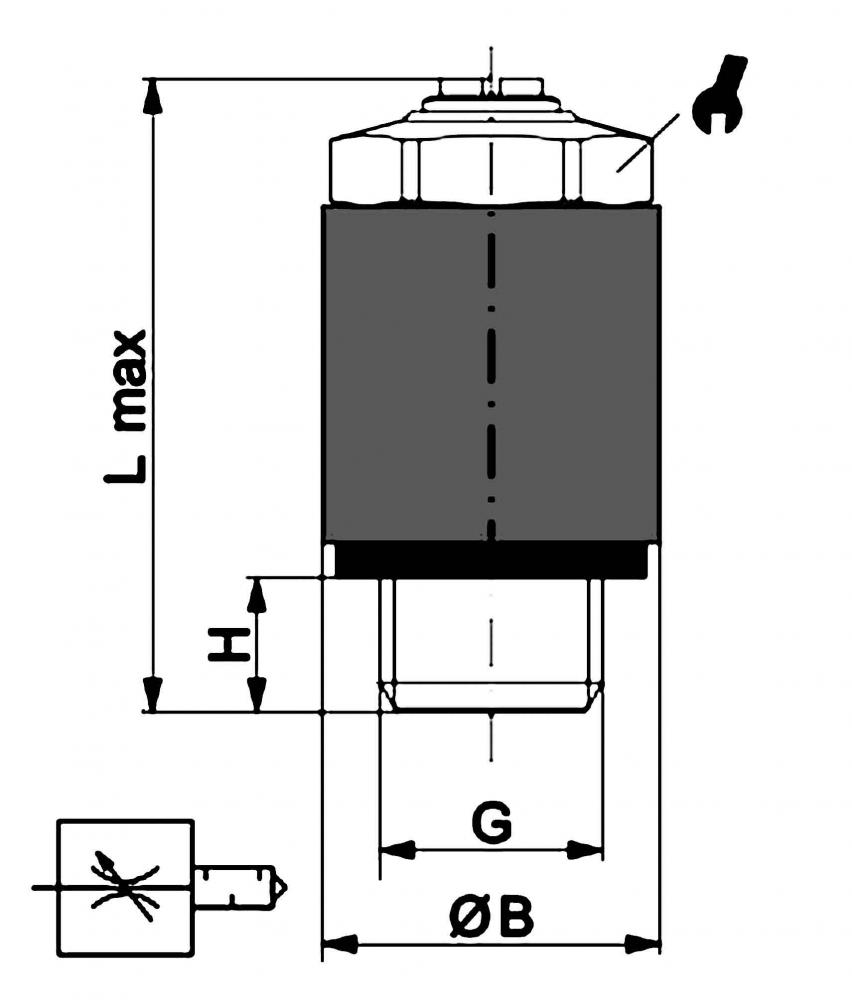

Art.-Nr. Typ            G L max. ØB SW dB Nl/min
42316300 SDHS-220-M5 16,5 9 8 76 200
42316310 SDHS-220-1/8 31,5 16 13 76 800
42316320 SDHS-220-1/4 37,5 20 17 77 1660
42316330 SDHS-220-3/8 45 25 19 80 3240
42316340 SDHS-220-1/2 52 30 24 87 4750



Einsatzbereich:

allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr
Anwendung Geschwindigkeitsregulierung von Zylinderbewegungen. Die Ventile werden in die Abluftgewinde der Ventile geschraubt.
Material:

Körper:                          Messing vernickelt
Schalldämpferhülse:       Sinterbronze vern
Dichtungen, innen:          Perbunan/NBR
Feder:                            Edelstahl
Medium: Druckluft
Druck: max. 10 bar
Temperatur: -20 bis +75°C
Porosität: ca. 40µ
Betätigung: Die Durchflußmengen werden durch Drehung der Einstellschraube reguliert.
