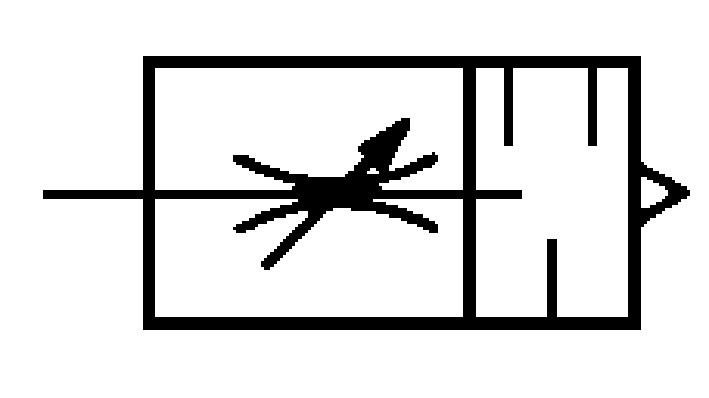

Schalldämpferdrosseln

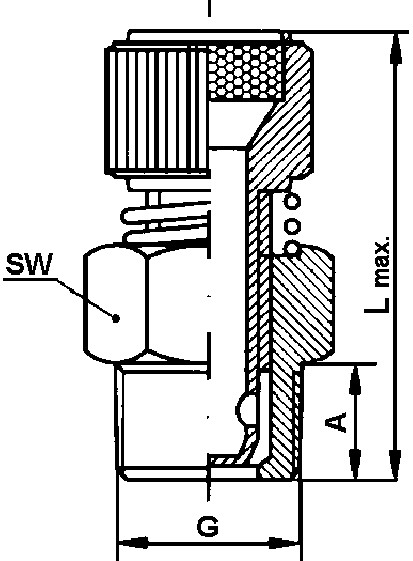

Schalldämpferdrossel mit Rändelschraube

mit PVC-Dichtring

Art.-Nr. Typ             G SW   L min. L max. A NW
42316510 SVE-112-U-1/8 13   26 28 6 4
42316520 SVE-112-U-1/4 15   30 32 8 5
42316530 SVE-112-U-3/8 22   35 38 10 8
42316540 SVE-112-U-1/2 22   36 39 10 8
42316550 SVE-112-U-3/4 30   41 50 12 10
42316560 SVE-112-U- 1 36   42 50 12 10

vernickelt lieferbar



Einsatzbereich:

allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr
Anwendung Geschwindigkeitsregulierung von Zylinderbewegungen. Die Ventile werden in die Abluftgewinde der Ventile geschraubt.
Material: Körper:               Messing blank
Sinterscheibe:     Sinterbronze
Feder:                 Edelstahl
Medium: Druckluft
Druck: max. 10 bar
Temperatur: -20 bis +80°C
Porosität: ca. 200 µ
Betätigung: Die Durchflußmengen werden durch Drehung der Rändelkappe reguliert.
Anmerkung: Schalldämpfung über eingebördelte Sinterbronzescheibe (gegen Herausdrehen gesichert; die Federspannung verhindert ein Verstellen durch Vibrationen)
