Schnellentlüftungsventile

AISI 316L / 1.4408

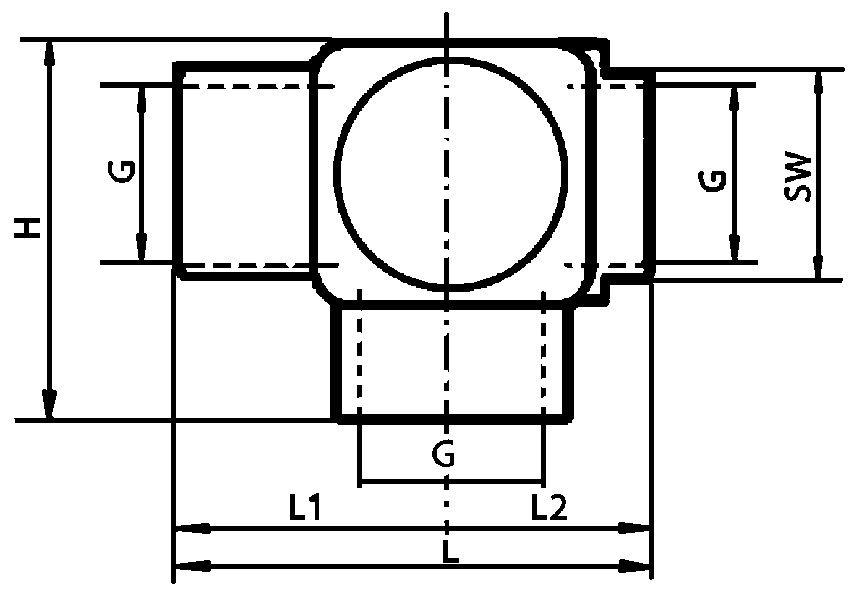

Art.-Nr. Typ     G   SW L L1 L2 H DN
42517415 VSCX-1/8-06 22 37,5 21,0 16,5 32 6
42517425 VSCX-1/4-08 22 37,5 21,0 16,5 32 8
42517435 VSCX-3/8-10 26 44,5 25,5 19,0 37 10
42517445 VSCX-1/2-12 32 54,0 23,0 31,0 45 12
42517455 VSCX-3/4-16 46 79,0 35,0 44,0 65 16
42517465 VSCX- 1 -18 46 79,0 35,0 44,0 65 18



Anwendung: Diese Ventile werden in die Zylinder-Zuluftleitungen eingebaut und ermöglichen die Entlüftung des Rückhubes ohne Umweg über die Wegeventile. Sehr robust.
Material: Gehäuse:     Edelstahl AISI 316L / 1.4408
Dichtungen: FKM (Viton©): -10 bis +14 0°C
Membrane:  FKM (Viton©): -10 bis +140°C
ium: gefilterte Druckluft
Temperatur: 1/8“+1/4“: FKM (Viton©) membrane  -10 bis +140°C
3/8“-1“:     Poyurethanmembrane        -20 bis + 70°C
Druck: 2 bis 10 bar bei 20°C
Gewinde: BSP (DIN ISO 228), zylindrisch
Anmerkung: Zur Minderung der Abluftgeräusche Schalldämpfer in R eindrehen
P = Druckanschluß
A = Zylinderanschluß
R = Entlüftungsanschluß



Durchfluss Nl/min bei 6 bar
Gewinde P nach A A nach R
1/8" 1580 l/min 1880 l/min
1/4" 1650 l/min 1900 l/min
3/8" 2350 l/min 2880 l/min
1/2" 4580 l/min 6400 l/min
3/4" 7100 l/min 10400 l/min
1" 7200 l/min 10500l/min
