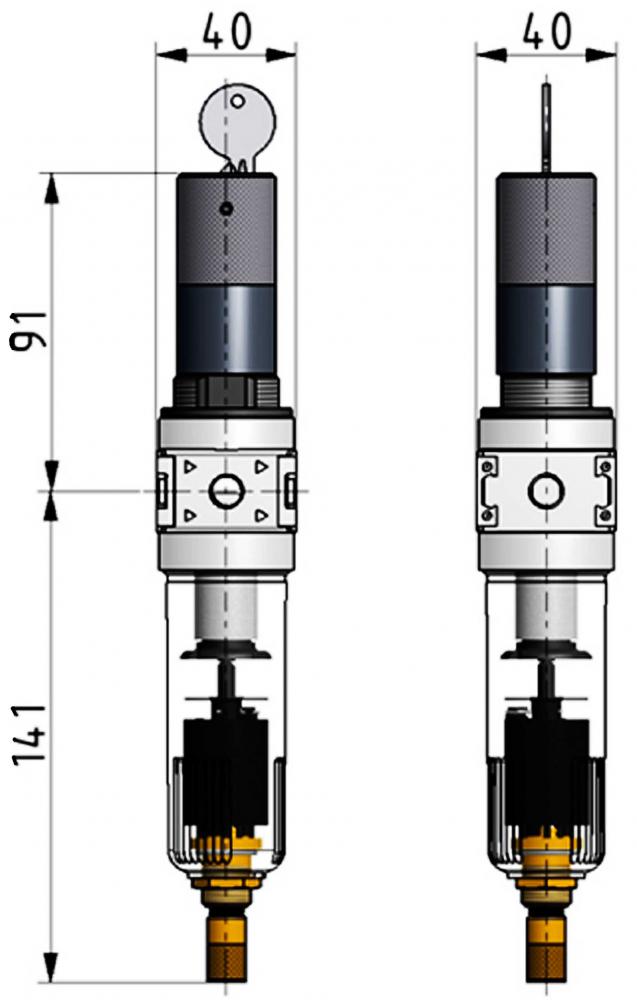

Baugröße 0 mit PC-Behälter mit vollautomatischem Kondensatablass (NO), abschließbar



Art.Nr. Typ    G  Bgr. bar bar   Filter-
porosität
Gewicht
Kg
Behälter
cm³
 I/min Bau-
größe
44302002AMK FRB-1/8-C00-3AMK 3   0,510 16 1450 0
44302004AMK FRB-1/8-C00-6AMK 6   0,510 16 1450 0
44302000AMK FRB-1/8-C00-10AMK 10   0,510 16 1450 0
44302022AMK FRB-1/4-C01-3AMK 3   0,510 16 1450 0
44302024AMK FRB-1/4-C01-6AMK 6   0,510 16 1450 0
44302020AMK FRB-1/4-C01-10AMK 10   0,510 16 1450 0

 mit Manometer

Bauart: Sinterfilter-Zentrifugalkraft-Prinzip
Membran-Druckregler mit Sekundärentlüftung
Material: Grivory (PA66) / IXEF1022
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis 60°C
Eingangsdruck P1: 1,5 bis 12 bar
Arbeitsdruck: 1,5 bis 10 bar
Befestigungsart: Winkel, Schalttafeleinbau
2 Durchgangslöcher
Einbaulage: vertikal
Durchflusswertmessung: Durchflusswertmessung:
Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen: * Filter- und Reglerfunktionen platzsparend in einem Gerät
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* verschiedene Regelbereiche möglich
* 2 Manometeranschlüsse für variablen Einbau
* Sinterfilter mit Zentrifugalabscheidung
* hoher Durchfluss und Wirkungsgrad der Kondensatabscheidung
* austauschbarer Filtereinsatz
* Filterfeinheit 5µm
* verschiedene Behälter- und Kondensatablassvarianten möglich
Durchflussdiagramm Hysterese Symbol

Zubehör

Winkel-Bausatz für Regelknopfbefestigung  (incl.Messingmutter M30x1,5)

https://www.landefeld.de/shop/media/produkte/mw1.jpg
Art.-Nr. Typ Gewicht
443EB0MW30 MW.30 77g

Koppelpaket für die Wandmontage (Kunststoff)

Art.-Nr. Typ Gewicht
443EB0ZW00 ZW.00-1 18g

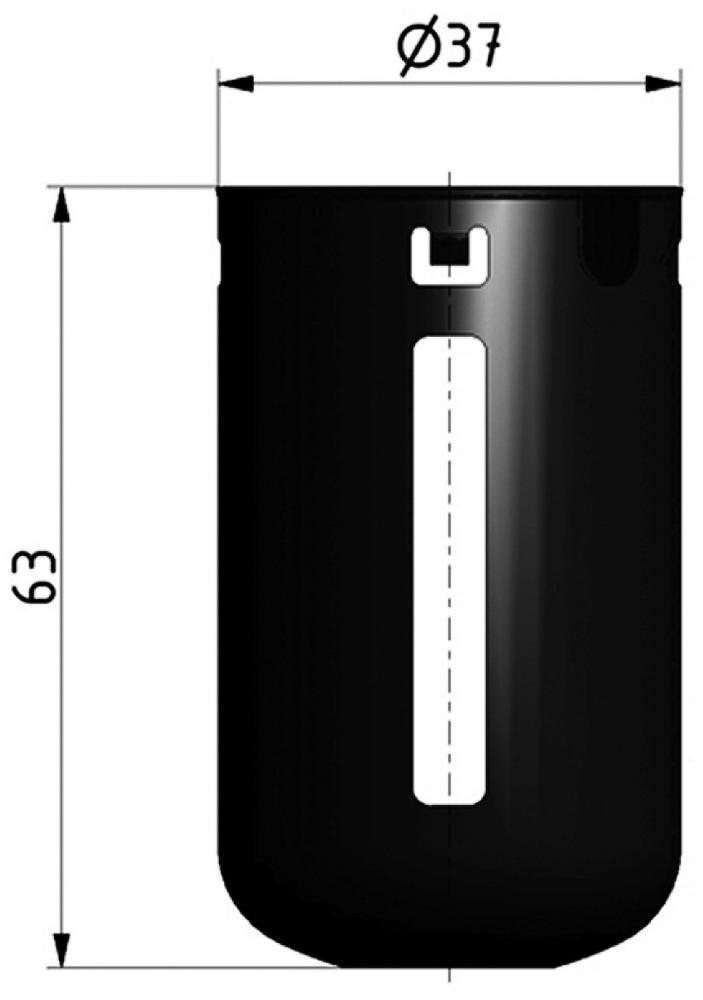

 Schutzkorb Bgr. 00

Art.-Nr. Typ Gewicht
443EB0SK BC.00-45 22g



Ersatzteile Multiblock, Baugröße 0
