Baugröße 1 mit PC-Behälter und halbautomatischen Ablass
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mit Manometer
| Eingangsdruck P1: | 1,5 bis 16 bar |
| Filterporosität: | 5µm |
| Behältervolumen: | Filter 25 cm³, Öler 50 cm³ |
| Bauart: | Membran-Druckregler mit Sekundärentlüftung Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler (Micronebelöler nur CL.00,CL.01,FRL.00 & FRL.01) |
| Material: | Grivory (PA66) / IXEF1022 |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | max 60°C |
| Befestigungsart: | Schalttafeleinbau, Winkel |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Staubabscheidung: | 99,999% |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: |
* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit |
 |
 |
 |
 |
| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör

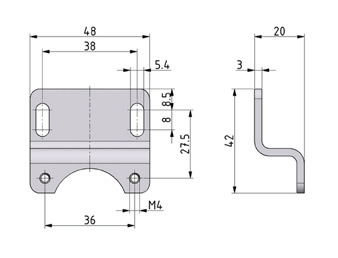

Befestigungswinkel mit zwei Schrauben M4x50 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW11 | ZW.11 | 64g |
Befestigungswinkel mit Messingmutter M30x1,5 für Regelknopfbefestigung
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0MW30 | MW.30 | 77g |
Schutzkorb mit Schaumstoffring (Stahl KTL schwarz beschichtet) Bajonettverschluss
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1SK | C.11-45 | 78g |
| Ersatzteile MULTIBLOCK, Baugröße 1 |
