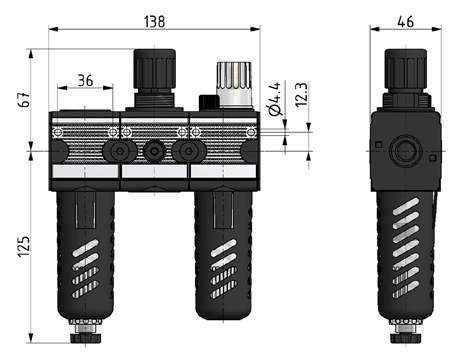

Baugröße 1 mit PC-Behälter, Schutzkorb und halbautomatischen Ablass

Art.Nr. Typ          G     Bgr. bar bar Filter-
porosität
Gewicht
Kg
 I/min Bau-
größe
44301362B WEH-3B-1/4-RL11- 3B 0,1-3   1200 1
44301364B WEH-3B-1/4-RL11- 6B 0,2-6   1200 1
44301360B WEH-3B-1/4-RL11-10B 0,5-10   1200 1
44301366B WEH-3B-1/4-RL11-13B 0,5-16   1200 1
44301382B WEH-3B-3/8-RL12- 3B 0,1-3   1200 1
44301384B WEH-3B-3/8-RL12- 6B 0,2-6   1200 1
44301380B WEH-3B-3/8-RL12-10B 0,5-10   1200 1
44301386B WEH-3B-3/8-RL12-16B 0,5-16   1200 1

 mit Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter
Proportionalöler
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Behältervolumen: Filter 25 cm³, Öler 50 cm³
Befestigungsart: Schalttafeleinbau, Winkel, 2 Durchgangslöcher
Einbaulage: vertikal, Ablaßschraube unten
Öldosierung bei qv=1.000l/min: 1 - 2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung: Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen: * Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten

urchflussdiagramm Hysterese Öleransprechgrenze Symbol

Zubehör

Befestigungswinkel mit zwei Schrauben M4x50 DIN 912

Art.-Nr. Typ Gewicht
443EB1ZW11 ZW.11 64g

 Befestigungswinkel mit Messingmutter M30x1,5 für Regelknopfbefestigung

https://www.landefeld.de/shop/media/produkte/mw1.jpg
Art.-Nr. Typ Gewicht
443EB0MW30 MW.30 77g



Ersatzteile MULTIBLOCK, Baugröße 1
