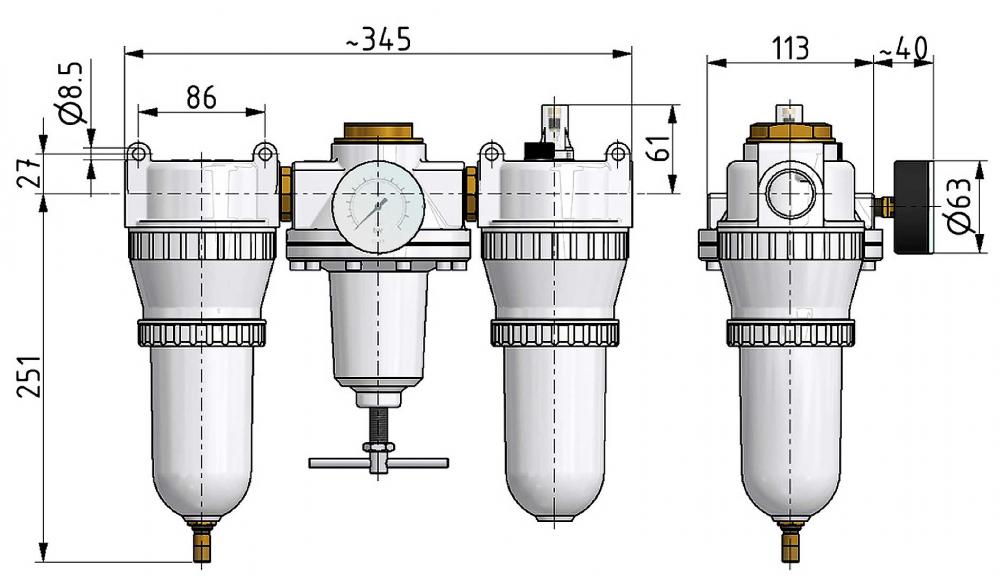

Wartungseinheit, 3-teilig, STANDARD

Baugröße 5 mit Metallbehälter und vollautomatischen Ablass (NO)


Art.Nr. Typ         G  Bgr. bar bar Filter porositiät Gewicht Kg Behälter cm³ Öler cm³ I/min Bau-größe
44301122HAM WEH-3S-3/4-54-3HAM  3 40 µm 4,710 300 550 5000 5
44301124HAM WEH-3S-3/4-54-6HAM 6 40 µm 4,710 300 550 5000 5
44301120HAM WEH-3S-3/4-54-10HAM 10 40 µm 4,710 300 550 5000 5
44301126HAM WEH-3S-3/4-54-16HAM 16 40 µm 4,710 300 550 5000 5
44301142HAM WEH-3S- 1  -55-3HAM 3 40 µm 4,710 300 550 5000 5
44301144HAM WEH-3S- 1  -55-6HAM 6 40 µm 4,710 300 550 5000 5
44301140HAM WEH-3S- 1  -55-10HAM 10 40 µm 4,710 300 550 5000 5
44301146HAM WEH-3S- 1  -55-16HAM 16 40 µm 4,710 300 550 5000 5

 incl. Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler
Material: Zink-Druckguss
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Eingangsdruck P1: 1,5 bis 16 bar
Befestigungsart: Winkel
Einbaulage: vertikal, Ablaßschraube unten
Ablaßventil: AM10
Öldosierung: 1-2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten
* Anschlussgröße bis G2“
Durchflussdiagramm Hysterese Öleransprechgrenze Symbol

Zubehör

Befestigungswinkel, Bgr. 5

Art.-Nr. Typ Gewicht
443ES5BW50N BW.50 N 221g



Ersatzteile STANDARD, Baugröße 5
