Filterregler Edelstahl B3000

Filterregler Baugröße 02, Edelstahl AISI 316L / 1.4404

 Abb. Bgr. 02
Lieferung erfolgt
ohne Manometer

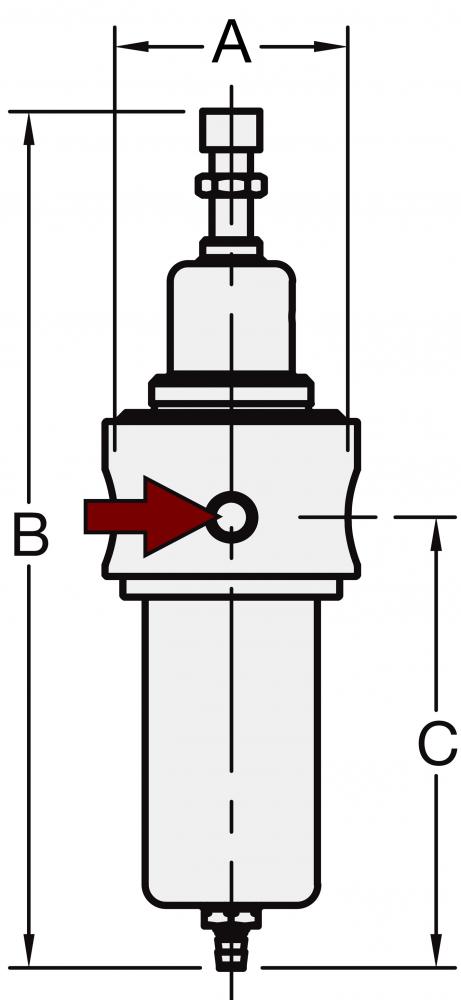

Art.-Nr. Typ       G     bar A B C Regel-
bereich
bar		 l/min*1 Behälter Poren-
weite
µm		 Bau-
größe
44390321G B3000-1/4G-08 64 246 124 0,8…8 600 0,14l 5 02
44390321GD B3000-1/4GD-15 64 246 124 1,5...15 600 0,14l 5 02
44390321 B3000-1/4-08 64 246 124 0,8…8 800 0,14l 50 02
44390321D B3000-1/4D-15 64 246 124 1,5...15 800 0,14l 50 02



Beschreibung: Filterregler komplett aus Edelstahl, äußerst robust. Sie werden u.a. in der Chemie, Erdölverarbeitung sowie in der Nahrungsmittelindustrie und Medizintechnik eingesetzt.
Material: Gehäuse/Innenteile: Edelstahl 316L / 1.4404
O-Ringe:  FKM, wahlweise EPDM
Medium: Druckluft, Gase oder Flüssigkeiten
Temperatur: -20°C bis +  80°C, FKM oder EPDM
-20°C bis +130°C, Hochtemperaturausführung oder Tieftemperaturausführung bis -40°C
Regelsystem: Membrane
Einstellung: mit Sechskantschraube und Kontermutter
Filterelement: 50 µm / 5 µm, aus Edelstahl
Behälter: Edelstahl 316L / 1.4404 ohne Sichtglas
Entleerung/
Eingangsdruck:		 Handablass für FRB3000-01/-A2 bei max. 30 bar, Ablassschraube
bei 50 bar und 80 bar, Ablassautomat (max. 16 bar) für G1/4"(02) bis G2"
Manometeranschluss: G1/4 beidseitig, G1/8 beidseitig bei B3000-1/8H und B3000-1/4AH,
1 Verschlussschraube wird mitgeliefert
Durchfluss l/min Bei 8 bar Eingangsdruck, 8 bar Ausgangsdruck und 1 bar Druckabfall



zusätzliche Optionen Filterdruckregler
(als Artikelnummeranhang)
Option Beschreibung
B
D
H
N
R
K
X48
X51
X54
E
TD
S
02
03
05
07
09
11
13
14
15
16
17		 Regelbereich 0,2…3 bar
Regelbereich 1,5…15 bar
Handablass, max. 30 bar (bei Baugröße 01 und A2)
NPT Anschlussgewinde
Automatischer Ablass, max. 16 bar
nicht rücksteuerbar, ohne Sekundärentlüftung
P1: max. 80 bar (außer G11/2 und G2)
bis -40 °C Tieftemperaturausführung
bis 130 °C Hochtemperaturausführung
EPDM Elastomere
EPDM O-Ring, FDA-Zulassung
Edelstahlmembrane rücksteuerbar, nicht für Wasser
Ammoniak (max. 15 bar Eingangsdruck)
Kohlendioxid
Argon
Stickstoff
Helium
Wasserstoff
Methan
Erdgas
Sauerstoff
Propan
Lachgas



Zubehör für Filterregler, EDELSTAHL
Art.-Nr. Bezeichnung

Bau-
größe

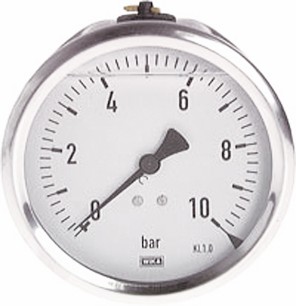

443MS500204 Manometer Ø 50 mm, 0-4 bar, für G1/4" bis G3/4" 02
443MS500210 Manometer Ø 50 mm, 0-10 bar, für G1/4" bis G3/4" 02
443MS500216 Manometer Ø 50 mm, 0-16 bar, für G1/4" bis G3/4" 02
443BW45-03S Befestigungswinkel für G1/4" bis G11/2"A 02
443M45x1,5S Befestigungsmutter für G1/4" bis G11/2"A 02




pf-BW45-03S


M45x1,5
